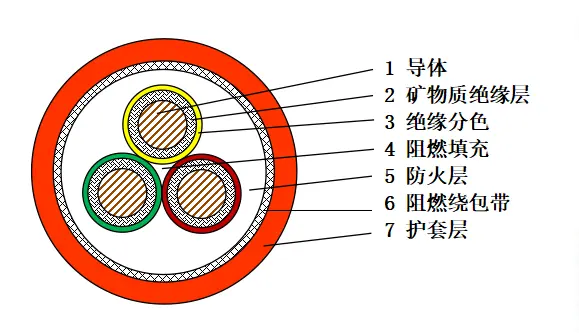

Κατανόηση της κατασκευής καλωδίων BBTRZ
ΟBBTRZ εύκαμπτα πυρίμαχα καλώδιαέχουν σχεδιαστεί με σχεδιασμό πολλαπλών επιπέδων που δίνει προτεραιότητα τόσο στην ασφάλεια όσο και στη λειτουργική ευελιξία. Στον πυρήνα, οι χάλκινοι αγωγοί παρέχουν εξαιρετική ηλεκτρική αγωγιμότητα, διατηρώντας παράλληλα την ικανότητα κάμψης του καλωδίου. Γύρω από τον αγωγό υπάρχει ένα στρώμα ορυκτής μόνωσης, που συνήθως αποτελείται από οξείδιο του μαγνησίου ή παρόμοιες ενώσεις, το οποίο λειτουργεί ως το κύριο φράγμα κατά της μεταφοράς θερμότητας[αναφορά:0]. Αυτό το ορυκτό στρώμα είναι αυτό που επιτρέπει στο καλώδιο να συνεχίσει να λειτουργεί ακόμα και όταν εκτίθεται σε άμεση φλόγα.
Ένα εξωτερικό περίβλημα από υλικό χαμηλής κατανάλωσης καπνού, χωρίς αλογόνο (LSZH) παρέχει πρόσθετη προστασία από μηχανικές βλάβες και περιβαλλοντικούς παράγοντες. Αυτό το περίβλημα έχει σχεδιαστεί για να εκπέμπει ελάχιστους τοξικούς αναθυμιάσεις όταν εκτίθεται στη φωτιά, κάνοντας τοBBTRZ εύκαμπτα πυρίμαχα καλώδιακατάλληλο για κλειστούς χώρους όπως σήραγγες, πολυώροφα κτίρια και υπόγεια συστήματα διέλευσης. Ο συνδυασμός ορυκτής μόνωσης και επένδυσης LSZH οδηγεί σε ένα καλώδιο που όχι μόνο αντιστέκεται στη φωτιά αλλά συμβάλλει επίσης σε ασφαλέστερες συνθήκες εκκένωσης κατά τη διάρκεια έκτακτης ανάγκης.
Πρότυπα απόδοσης και δοκιμών αντοχής στη φωτιά
Ένα από τα καθοριστικά χαρακτηριστικά τουBBTRZ εύκαμπτα πυρίμαχα καλώδιαείναι η ικανότητά του να διατηρεί την ακεραιότητα του κυκλώματος υπό ακραία θερμική καταπόνηση. Αυτά τα καλώδια έχουν σχεδιαστεί για να αντέχουν σε θερμοκρασίες έως και 1.000°C για εκτεταμένες περιόδους, μια μέτρηση απόδοσης που επαληθεύεται μέσω αυστηρών πρωτοκόλλων δοκιμών[αναφορά:1]. Οι τυπικές δοκιμές πυραντίστασης, όπως αυτές που καθορίζονται στο IEC 60331, υποβάλλουν το καλώδιο σε άμεση φλόγα διατηρώντας παράλληλα ένα συνεχές ηλεκτρικό φορτίο. Ο σχεδιασμός BBTRZ ικανοποιεί ή υπερβαίνει με συνέπεια αυτές τις απαιτήσεις, διασφαλίζοντας ότι τα κρίσιμα συστήματα παραμένουν λειτουργικά κατά τη διάρκεια ενός συμβάντος πυρκαγιάς.
Πέρα από την αντίσταση στη φλόγα, το καλώδιο επιδεικνύει επίσης εξαιρετική απόδοση σε δοκιμές ψεκασμού νερού και μηχανικών κραδασμών, που προσομοιώνουν τις πραγματικές συνθήκες πυρόσβεσης. Η ορυκτή μόνωση δεν υποβαθμίζεται ούτε λιώνει υπό τη θερμότητα, αποτρέποντας τα βραχυκυκλώματα που συμβαίνουν συχνά με τα συμβατικά πολυμερή καλώδια. Αυτή η αξιοπιστία κάνει τοBBTRZ εύκαμπτα πυρίμαχα καλώδιαμια αξιόπιστη λύση για φωτισμό έκτακτης ανάγκης, πυροσβεστικές αντλίες και συστήματα εκκένωσης σε έργα υποδομής μεγάλης κλίμακας.
Βασικοί δείκτες απόδοσης
- Αντοχή σε θερμοκρασία φλόγας— έως 1.000°C για 180 λεπτά
- Ακεραιότητα κυκλώματος— διατηρεί την τάση σε συνθήκες πυρκαγιάς
- Εκπομπή καπνού— χαμηλή τοξικότητα, ελάχιστη συσκότιση
- Αντοχή στο νερό— λειτουργικό μετά την ενεργοποίηση του ψεκαστήρα
Πλεονεκτήματα ευελιξίας σε σφιχτές εγκαταστάσεις
Τα παραδοσιακά καλώδια με μόνωση ορυκτών, ενώ είναι ανθεκτικά στη φωτιά, είναι συχνά άκαμπτα και δύσκολο να δρομολογηθούν σε περιορισμένους χώρους. ΟBBTRZ εύκαμπτα πυρίμαχα καλώδιαΑντιμετωπίστε αυτόν τον περιορισμό μέσω μιας προσεκτικά σχεδιασμένης διαδικασίας στράγγισης που διατηρεί την ικανότητα κάμψης χωρίς να διακυβεύεται το προστατευτικό ορυκτό στρώμα. Αυτή η ευελιξία επιτρέπει στους εγκαταστάτες να περιηγούνται γύρω από εμπόδια, μέσα από στενούς αγωγούς και μέσα σε ερμάρια εξοπλισμού με ελάχιστη προσπάθεια. Η ελάχιστη ακτίνα κάμψης του καλωδίου είναι σημαντικά μικρότερη από αυτή των συμβατικών καλωδίων MI, μειώνοντας την ανάγκη για πρόσθετα κουτιά διακλάδωσης ή εξαρτήματα μετάβασης.
Αυτή η ευελιξία εγκατάστασης μεταφράζεται άμεσα σε μειωμένα χρονοδιαγράμματα έργων και χαμηλότερη σπατάλη υλικών. Σε έργα μετασκευής, όπου οι υπάρχουσες διαδρομές είναι συχνά περιορισμένες, το καλώδιο BBTRZ μπορεί να τραβηχτεί μέσω των υπαρχόντων αγωγών χωρίς τον κίνδυνο να καταστραφεί η μόνωση. Το εξωτερικό περίβλημα είναι επίσης ανθεκτικό στην τριβή, παρέχοντας πρόσθετη προστασία κατά τις εργασίες έλξης. Οι αναφορές πεδίου δείχνουν ότι οι χρόνοι εγκατάστασης μπορούν να μειωθούν έως και 30% σε σύγκριση με τα άκαμπτα καλώδια MI, καθιστώντας τη σειρά BBTRZ πρακτική επιλογή τόσο για νέες κατασκευές όσο και για εργασίες ανακαίνισης.
Συγκριτική ανάλυση με άλλα πυρίμαχα καλώδια
Για να εκτιμηθεί πλήρως η πρόταση αξίας τουBBTRZ εύκαμπτα πυρίμαχα καλώδια, είναι χρήσιμο να συγκρίνετε τα χαρακτηριστικά του με άλλους κοινούς τύπους πυράντοχων καλωδίων. Ο παρακάτω πίνακας συνοψίζει βασικούς διαφοροποιητές σε διάφορα κριτήρια απόδοσης και εγκατάστασης.
| Χαρακτηριστικό | BBTRZ Ευέλικτο | Τυπικό καλώδιο MI | Πυράντοχο PVC |
|---|---|---|---|
| Μέγιστη θερμοκρασία λειτουργίας | 1.000°C | 1.000°C | 250°C |
| Ευελιξία (ακτίνα κάμψης) | 6× διάμετρος καλωδίου | 12× διάμετρος καλωδίου | 8× διάμετρος καλωδίου |
| Εκπομπή καπνού | Χαμηλό (LSZH) | Μηδέν (ορυκτό) | Υψηλό (αλογόνο) |
| Πολυπλοκότητα εγκατάστασης | Χαμηλός | Ψηλά | Μέσον |
| Τυπικές Εφαρμογές | Πολυκατοικίες, τούνελ, κέντρα δεδομένων | Βιομηχανική, πυρηνική | Γενικό κτίριο |
Ο πίνακας υπογραμμίζει ότι ενώ τα τυπικά καλώδια MI προσφέρουν παρόμοια αντοχή στη θερμοκρασία, η παραλλαγή BBTRZ παρέχει ανώτερη ευελιξία και χαμηλότερη πολυπλοκότητα εγκατάστασης. Τα πυρίμαχα καλώδια PVC, από την άλλη πλευρά, περιορίζονται από τη χαμηλότερη ανοχή τους στη θερμοκρασία και τις υψηλότερες εκπομπές καπνού. Για έργα όπου η πυρασφάλεια και η αποδοτικότητα εγκατάστασης αποτελούν προτεραιότητες, η σειρά BBTRZ προσφέρει μια ισορροπημένη λύση που ανταποκρίνεται στις πιο απαιτητικές απαιτήσεις.
Βέλτιστες πρακτικές εγκατάστασης και χειρισμός
Η σωστή εγκατάσταση είναι απαραίτητη για την πλήρη αξιοποίηση των πλεονεκτημάτων τουBBTRZ εύκαμπτα πυρίμαχα καλώδια. Οι παρακάτω οδηγίες συνιστώνται από ειδικούς του κλάδου για να διασφαλιστεί η βέλτιστη απόδοση και μακροζωία.
- Προετοιμασία καλωδίου— Απογυμνώστε προσεκτικά το εξωτερικό περίβλημα για να αποφύγετε το άνοιγμα της ορυκτής μόνωσης. Χρησιμοποιήστε εξειδικευμένα εργαλεία απογύμνωσης σχεδιασμένα για καλώδια MI.
- Ακτίνα κάμψης— Διατηρήστε ελάχιστη ακτίνα κάμψης 6 φορές τη διάμετρο του καλωδίου. Αποφύγετε τις αιχμηρές στροφές που θα μπορούσαν να θέσουν σε κίνδυνο το στρώμα μόνωσης.
- Λήξη— Χρησιμοποιήστε εγκεκριμένα κιτ τερματισμού που παρέχουν σφράγιση υγρασίας και ανακούφιση από καταπόνηση. Ο σωστός τερματισμός είναι κρίσιμος για την αποφυγή εισόδου υγρασίας, η οποία μπορεί να υποβαθμίσει τη μόνωση ορυκτών με την πάροδο του χρόνου.
- Υποστήριξη απόστασης— Ασφαλίστε το καλώδιο σε διαστήματα που συνιστά ο κατασκευαστής, συνήθως κάθε 1,5 έως 2 μέτρα, για να αποφύγετε τη χαλάρωση και τη μηχανική καταπόνηση.
- Δοκιμές— Μετά την εγκατάσταση, πραγματοποιήστε δοκιμές αντίστασης μόνωσης και συνέχειας για να επαληθεύσετε την ακεραιότητα του καλωδιακού συστήματος. Τεκμηριώστε όλα τα αποτελέσματα των δοκιμών για μελλοντική αναφορά.
Η τήρηση αυτών των πρακτικών διασφαλίζει ότι οι πυρίμαχες ιδιότητες του καλωδίου διατηρούνται πλήρως καθ' όλη τη διάρκεια ζωής του. ΟBBTRZ εύκαμπτα πυρίμαχα καλώδιαέχουν σχεδιαστεί για ανθεκτικότητα, αλλά όπως όλα τα προϊόντα μηχανικής ακριβείας, επωφελούνται από τον προσεκτικό χειρισμό κατά την εγκατάσταση.
