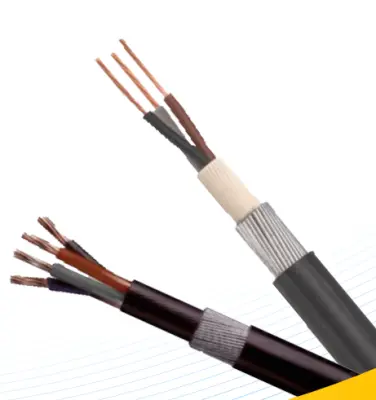

Ως επαγγελματίας κατασκευαστής, το καλώδιο τροφοδοσίας BS 6346 της Beida υιοθετεί προηγμένα υλικά μόνωσης και θήκης PVC, με σχεδιασμό θωράκισης από χαλύβδινο σύρμα, που μπορεί να αντισταθεί αποτελεσματικά στην εξωτερική τάση και πίεση για να εξασφαλίσει μακροπρόθεσμη σταθερή λειτουργία του καλωδίου. Τα καλώδια τροφοδοσίας BS 6346 προσφέρουν υψηλό επίπεδο ασφάλειας και σταθερότητας, είτε είναι εγκατεστημένα μέσα σε κτίρια είτε θαμμένα απευθείας στο έδαφος. Ο χάλκινος αγωγός, το μαξιλάρι PVC και ο σχεδιασμός θωράκισης από χαλύβδινο σύρμα επιτρέπουν στο καλώδιο να αντέχει τη φυσική πίεση σε πολύπλοκα περιβάλλοντα, να διασφαλίζει την κανονική λειτουργία των συστημάτων ισχύος και να λύνει το πρόβλημα ότι τα παραδοσιακά καλώδια ρεύματος καταστρέφονται εύκολα σε σκληρά περιβάλλοντα.

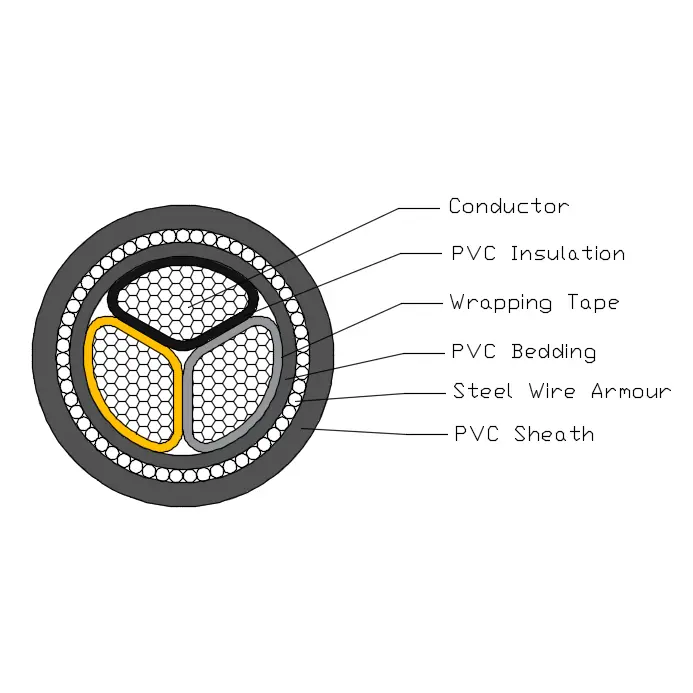

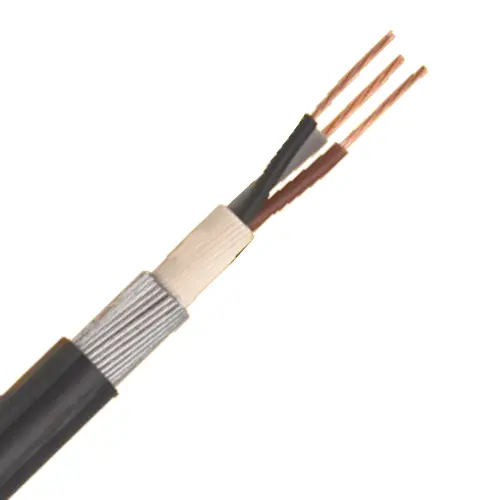

Το καλώδιο τροφοδοσίας BS 6346 αποτελείται από χάλκινο αγωγό T1R, μόνωση PVC, στρώμα PVC, θωράκιση από χαλύβδινο φράγμα και θήκη PVC.
Αγωγός: Συμπαγής αγωγός από χαλκό ή αλουμίνιο, κυκλικός ή σχήματος, Κλάση 2 έως BS EN 60228.
Μόνωση: PVC Τύπος GP8 σύμφωνα με το BS 7655-1.3
Χρώμα πυρήνα: 1 πυρήνας: borwn ή μπλε
2 πυρήνες: borwn, μπλε
3 πυρήνες: borwn, μαύρο, γκρι
4 πυρήνες: μπλε, borwn, μαύρο, γκρι
5 πυρήνες: πράσινο/κίτρινο, μπλε, borwn, μαύρο, γκρι
Πάνω από 5 πυρήνες: λευκοί πυρήνες με μαύρο αριθμό
Στρώση: Η κλινοστρωμνή πρέπει να είναι εξωθημένο πολυμερές υλικό LSOH σύμφωνα με τη θερμοκρασία λειτουργίας του καλωδίου.
Θωράκιση από χαλύβδινα σύρματα: Καλώδιο μονού πυρήνα: θωράκιση από σύρμα αλουμινίου
Καλώδιο πολλαπλών πυρήνων: θωράκιση από χαλύβδινο σύρμα
Εξωτερικό περίβλημα: Το περίβλημα θα είναι εξωθημένο υλικό PVC Τύπου TM1 που καθορίζεται στο BS 7655.
Ονομαστική τάση: 600/1000kV
Τάση δοκιμής: 3,5 kV για 5 λεπτά δεν παρουσιάστηκε βλάβη
Θερμοκρασία λειτουργίας: 0º C έως +60 ºC
Θερμοκρασία βραχυκυκλώματος: +160 ºC
Ελάχιστη ακτίνα κάμψης: 12* OD;
Επιβραδυντικό φλόγας: BS EN 60332-1-2

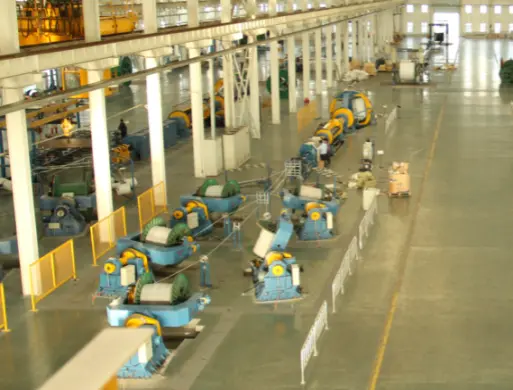

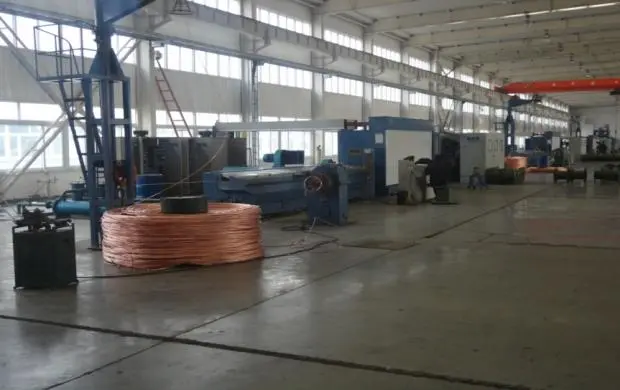

μηχανή σχεδίασης

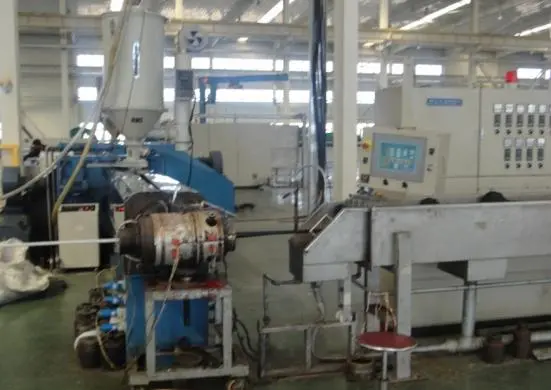

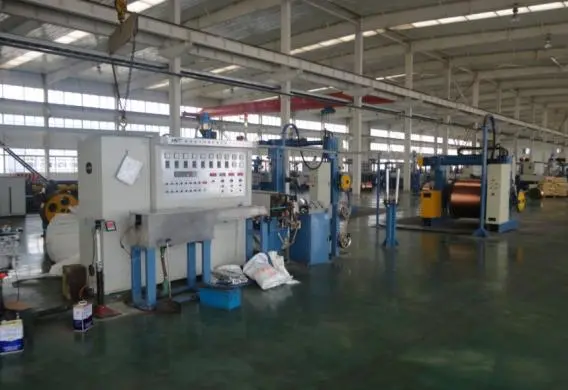

εξωθητήρα μόνωσης
διαμορφωτής καλωδίων
εξωθητής περιβλήματος
εργαστήριο δομικών και ηλεκτρολογικών επιδόσεων

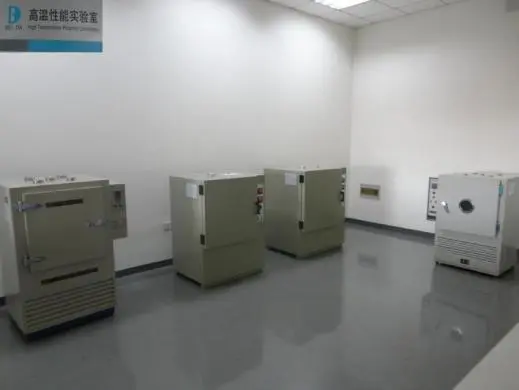

θάλαμος θερμικής γήρανσης
Ικανότητα μεταφοράς ρεύματος σε αμπέρ (A)
|
Ονομαστική τάση 0,6/1kV μόνωση PVC καλωδίου ισχύος μεταφοράς ρεύματος σε αμπέρ (A) Θερμοκρασία περιβάλλοντος: στον αέρα: 40℃, στο έδαφος: 25℃ Θερμοκρασία αγωγού: 70℃ Συντελεστής θερμικής αντίστασης εδάφους:1.0k·m/W |
|||||||||
|
Ονομαστική τάση 0,6/1kV μόνωση PVC καλωδίου ισχύος μεταφοράς ρεύματος σε αμπέρ (A) Θερμοκρασία περιβάλλοντος: στον αέρα: 40℃, στο έδαφος: 25℃ Θερμοκρασία αγωγού: 70℃ Συντελεστής θερμικής αντίστασης εδάφους:1.0k·m/W |
|||||||||
|
Τύπος |
CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC |
|
CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC |
||||||
|
Αριθμός πυρήνα |
Μονόπυρηνα |
|
Πολλαπλοί πυρήνες |
||||||
|
Εμβαδόν διατομής, mm2 |
Στον αέρα |
Στο έδαφος |
|
Στον αέρα |
Στο έδαφος |
||||
|
Cu |
Ο Αλ |
Cu |
Ο Αλ |
|
Cu |
Ο Αλ |
Cu |
Ο Αλ |
|
|
1.5 |
24 |
— |
29 |
— |
|
15 |
— |
19 |
— |
|
2.5 |
31 |
24 |
38 |
30 |
|
19 |
13 |
27 |
19 |
|
4 |
41 |
32 |
49 |
39 |
|
25 |
19 |
36 |
27 |
|
6 |
52 |
42 |
61 |
50 |
|
33 |
26 |
47 |
35 |
|
10 |
72 |
55 |
83 |
64 |
|
41 |
34 |
58 |
46 |
|
16 |
95 |
73 |
105 |
83 |
|
57 |
44 |
78 |
58 |
|
25 |
120 |
96 |
135 |
105 |
|
76 |
59 |
100 |
76 |
|
35 |
150 |
115 |
160 |
125 |
|
98 |
76 |
130 |
98 |
|
50 |
180 |
140 |
195 |
150 |
|
115 |
90 |
155 |
115 |
|
70 |
230 |
175 |
240 |
185 |
|
145 |
110 |
185 |
145 |
|
95 |
280 |
215 |
285 |
220 |
|
180 |
140 |
225 |
170 |
|
120 |
325 |
250 |
325 |
250 |
|
225 |
175 |
270 |
205 |
|
150 |
375 |
290 |
365 |
285 |
|
260 |
200 |
310 |
235 |
|
185 |
430 |
335 |
415 |
320 |
|
300 |
230 |
350 |
265 |
|
240 |
510 |
395 |
480 |
375 |
|
345 |
270 |
395 |
300 |
|
300 |
585 |
455 |
545 |
425 |
|
390 |
305 |
445 |
350 |
|
400 |
690 |
540 |
625 |
490 |
|
— |
— |
— |
— |
|
500 |
800 |
630 |
710 |
560 |
|
— |
— |
— |
— |
|
630 |
920 |
740 |
810 |
645 |
|
— |
— |
— |
— |
|
Σημείωση: Η θωράκιση των μονοπύρηνων καλωδίων είναι κατασκευασμένη από μη μαγνητικά υλικά. |
|||||||||
Λεπτομέρειες συσκευασίας:
Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.
Λιμάνι: Λιμάνι Tianjin
Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
