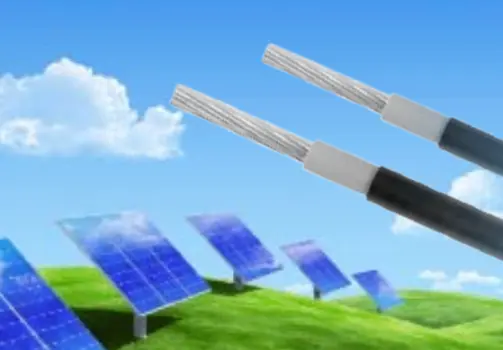

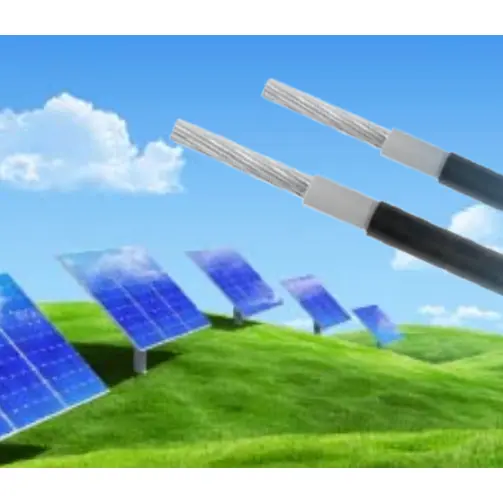

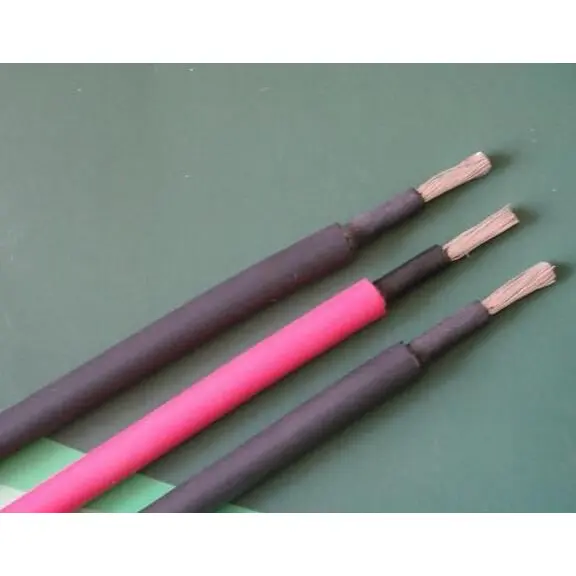

Το φωτοβολταϊκό καλώδιο με πιστοποίηση TUV Beida ξεπερνά τις εξωτερικές περιβαλλοντικές προκλήσεις. Χρησιμοποιώντας επικασσιτερωμένο χαλκό χωρίς οξυγόνο υψηλής καθαρότητας και μια ειδική διαδικασία πρόσδεσης, διαθέτει χαμηλή αντίσταση και εξαιρετική ολκιμότητα, μειώνοντας αποτελεσματικά την αστάθεια μετάδοσης ισχύος και τις διακυμάνσεις του ρεύματος. Η μόνωση και το περίβλημα είναι κατασκευασμένα από ακτινοβολημένο διασταυρούμενο πολυτετραφθοροαιθυλένιο (PTFE), σύμφωνα με τα διεθνή πρότυπα όπως IEC 62930 και EN 50618. Μπορεί να αντέξει ακραίες διαφορές θερμοκρασίας από -40℃ έως 120℃, ενώ επίσης παρουσιάζει ισχυρή αντοχή σε υψηλές θερμοκρασίες και φθορές σε οξέα, φθορές και αλλοιώσεις. Μετά τις δοκιμές γήρανσης του λαμπτήρα, ο ρυθμός συγκράτησης της αντοχής του σε εφελκυσμό πληροί τα πρότυπα, επιτρέποντάς του να αντέχει την αυστηρή παρακολούθηση του κλίματος σε ερήμους, περιοχές υψηλής και χαμηλής τάσης και παράκτιες περιοχές.
Για να ανταποκριθούν στις απαιτήσεις για υψηλές μηχανικές επιδόσεις, τα καλώδια διαθέτουν μόνωση διπλής στρώσης και σχεδιασμό προστατευτικής δομής, με ορισμένα μοντέλα εξοπλισμένα με θωράκιση ταινίας χάλυβα. Επιδεικνύουν εξαιρετική αντοχή στην πίεση και την κρούση, καθιστώντας τα κατάλληλα για διάφορες μεθόδους τοποθέτησης, όπως η άμεση ταφή, η εναέρια εγκατάσταση και η εγκατάσταση αγωγών, αποτρέποντας αποτελεσματικά τις καταστροφές στις κατασκευές και την μόλυνση από τρωκτικά. Όλα τα προϊόντα έχουν περάσει από δοκιμή επιβραδυντικού φλόγας, πληρώντας τα σχετικά πρότυπα ασφαλείας. Παράγουν καύση χαμηλού καπνού και χωρίς αλογόνο, αποτρέποντας αποτελεσματικά την εξάπλωση της φωτιάς και παρέχοντας ένα ισχυρό φράγμα ασφαλείας για τα φωτοβολταϊκά συστήματα.

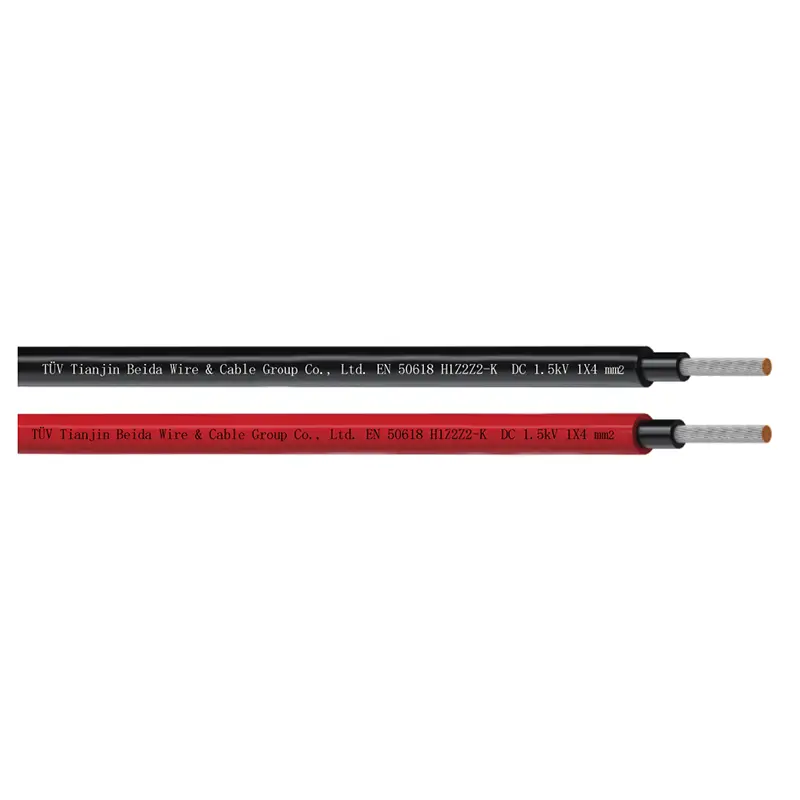

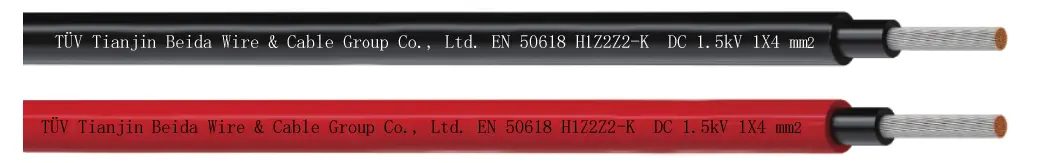

● EN 50618 (H1Z2Z2-K) ;
● PV-1F σύμφωνα με το 2PfG 1169/08.2007

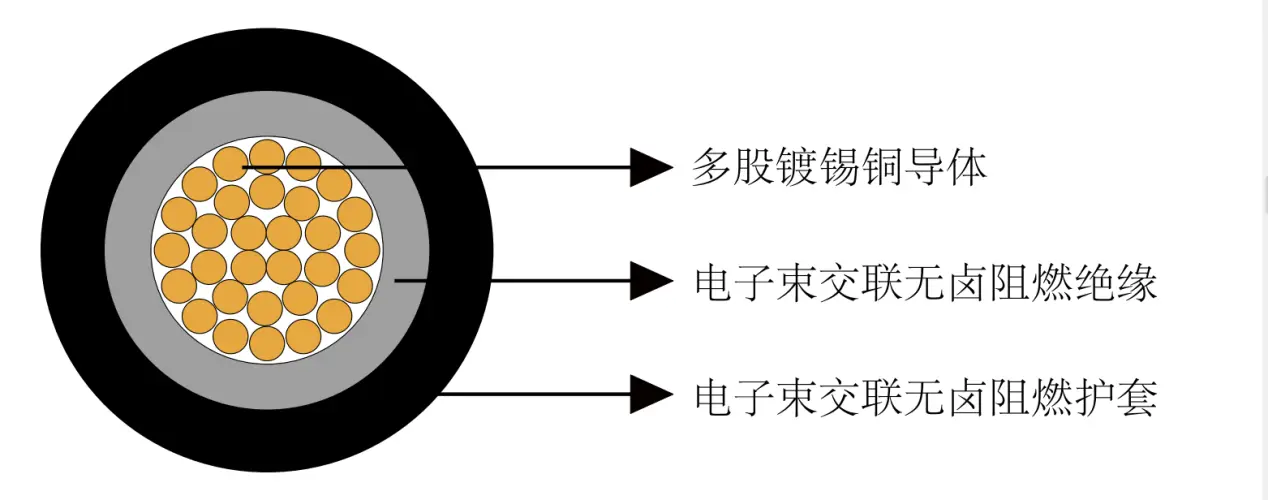

● Αγωγός: Χάλκινος αγωγός από επικασσιτερωμένο λάστιχο ανά DIN VDE 0295 και IEC 60228 Class 5
● Μόνωση: Δέσμη ηλεκτρονίων διασταυρούμενη, χωρίς αλογόνο και επιβραδυντικό φλόγας ένωση, Μαύρο
● Θήλυ: Δέσμη ηλεκτρονίων διασταυρούμενη, LSZH και ένωση επιβραδυντικής φλόγας, μαύρο και κόκκινο.
● Ονομαστική τάση Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Μέγιστη επιτρεπόμενη τάση DC: 1,8 kV DC (αγωγός/αγωγός, μη γειωμένο σύστημα, κύκλωμα χωρίς φορτίο.
●Θερμοκρασία περιβάλλοντος: -40℃~+90℃
●Μέγιστη θερμοκρασία στον αγωγό:120℃(20000h)σύμφωνα με το IEC/EN 60216-1, Θερμοκρασία βραχυκυκλώματος:250℃/5 sec
●Δοκιμή θερμικής αντοχής: Σύμφωνα με το EN60216-2 (δείκτης θερμοκρασίας + 120℃)
●Αντοχή υγρασίας-θερμότητας: Σύμφωνα με το EN 50618, Πίνακας 2 με 85% υγρασία (δοκιμή σύμφωνα με το EN 60068-2-78)
●Ελάχιστη ακτίνα κάμψης: 4XOD (σταθερό), 5XOD (κάμψη)
● Αντοχή σε εφελκυσμό και επιμήκυνση της μόνωσης και του μπουφάν: Πληροί τις απαιτήσεις των προτύπων EN 50618 και 2PfG 1169
● Προβλεπόμενη περίοδος χρήσης: 25 έτη
● Ovality:≤15%
● Απόδοση πυρκαγιάς σύμφωνα με το EN50265-2-1, IEC 60332-1, Εκπομπές χαμηλής καπνού σύμφωνα με το EN 61034-2 (Διαπερατότητα φωτός ≥60%), Χωρίς αλογόνο σύμφωνα με το EN 50525-1, Παράρτημα Β.
«Χαμηλή διαβρωτικότητα αερίων σύμφωνα με το EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Αρ. Πυρήνων Χ Ονομαστική Διατομή |
Αρ. Stranding |
Ονομαστική διάμετρος αγωγού |
Ονομαστικό πάχος μόνωσης |
Ονομαστικό πάχος περιβλήματος |
Ονομαστική συνολική διάμετρος |
Ονομαστικός Βάρος |
|
No.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Αρ. Πυρήνων Χ Ονομαστική Διατομή |
Αρ. Stranding |
Ονομαστική διάμετρος αγωγού |
Ονομαστικό πάχος μόνωσης |
Ονομαστικό πάχος περιβλήματος |
Ονομαστική συνολική διάμετρος |
Ονομαστικός Βάρος |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Αντίσταση αγωγού και ικανότητα μεταφοράς ρεύματος στους 20℃
|
Διατομή |
Μέγιστη αντίσταση αγωγού στους 20℃ |
Μέγιστη αντίσταση μόνωσης στους 20℃ |
Μέγιστη αντίσταση μόνωσης στους 90℃ |
Τρέχουσα Μεταφορική Ικανότητα |
||
|
Μονό καλώδιο ελεύθερο στον αέρα |
Μονό καλώδιο σε επιφάνειες |
2 φορτωμένα καλώδια δίπλα σε επιφάνειες |
||||
|
mm2 |
Ω/χλμ |
MΩ.χλμ |
MΩ.χλμ |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Συντελεστής μετατροπής θερμοκρασίας τρέχουσας φέρουσας ικανότητας
|
Θερμοκρασία περιβάλλοντος C |
Συντελεστής μετατροπής |
|
Έως 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Συντελεστής μείωσης για συσσώρευση σύμφωνα με το IEC 60364-5-52,Πίνακας B.52-17
