Αυτό το τυπικό καλώδιο τροφοδοσίας BS 5467 είναι καλοσχεδιασμένο και πλήρως λειτουργικό, κατάλληλο τόσο για γραμμές τροφοδοσίας όσο και για γραμμές ελέγχου, παρέχοντας μια σταθερή και αξιόπιστη λύση μετάδοσης ισχύος για διάφορες βιομηχανικές και αστικές εφαρμογές. Η μοναδική του θωράκιση από ατσάλινο σύρμα είναι ένα σημαντικό χαρακτηριστικό. Αυτός ο σχεδιασμός όχι μόνο ενισχύει τη μηχανική αντοχή του καλωδίου, επιτρέποντάς του να αντέχει τις δυνάμεις εφελκυσμού και συμπίεσης και να αντιστέκεται αποτελεσματικά σε εξωτερικές φυσικές βλάβες, αλλά βελτιώνει επίσης σημαντικά την αντοχή και τη διάρκεια ζωής του, διατηρώντας σταθερή λειτουργία ακόμη και σε σκληρά περιβάλλοντα.
Το καλώδιο τροφοδοσίας BS 5467 της Tianjin Beida διαθέτει επίσης εξαιρετική περιβαλλοντική προσαρμοστικότητα. Είτε πρόκειται για εσωτερική καλωδίωση σε πολυώροφα κτίρια είτε για πολύπλοκα υπόγεια έργα, αυτό το καλώδιο τα χειρίζεται όλα με ευκολία. Στο εσωτερικό των κτιρίων, ενσωματώνεται άψογα σε διάφορα στυλ διακόσμησης, προσφέροντας τόσο αισθητική όσο και πρακτικότητα. ενώ όταν είναι θαμμένο στο έδαφος, η ανώτερη αντοχή του στη διάβρωση και το νερό διασφαλίζουν ότι το καλώδιο παραμένει ανεπηρέαστο από περιβαλλοντικούς παράγοντες κατά τη μακροχρόνια ταφή, παρέχοντας συνεχή και σταθερή μετάδοση ισχύος.

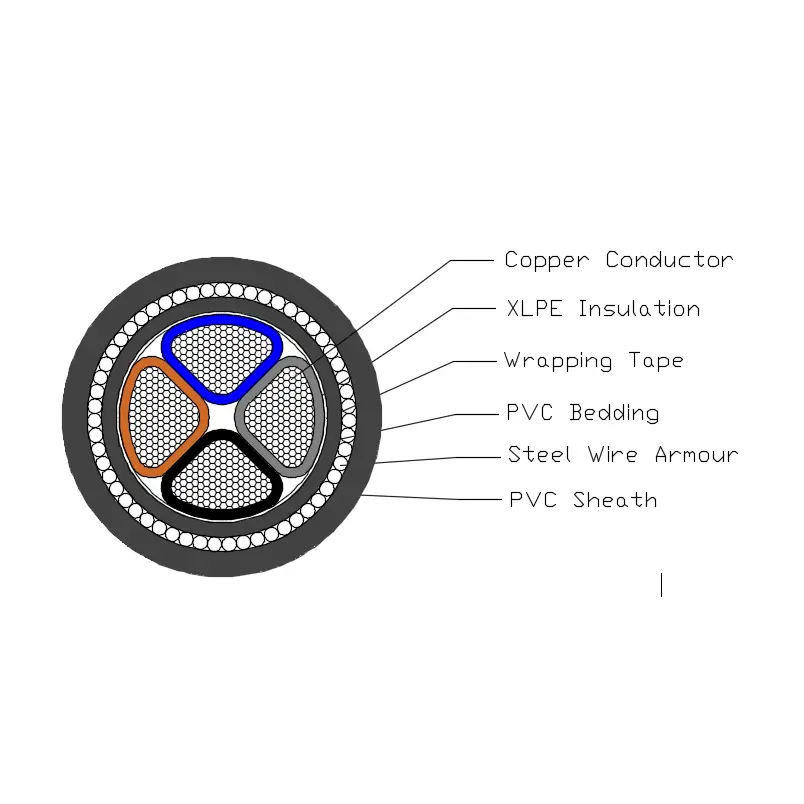

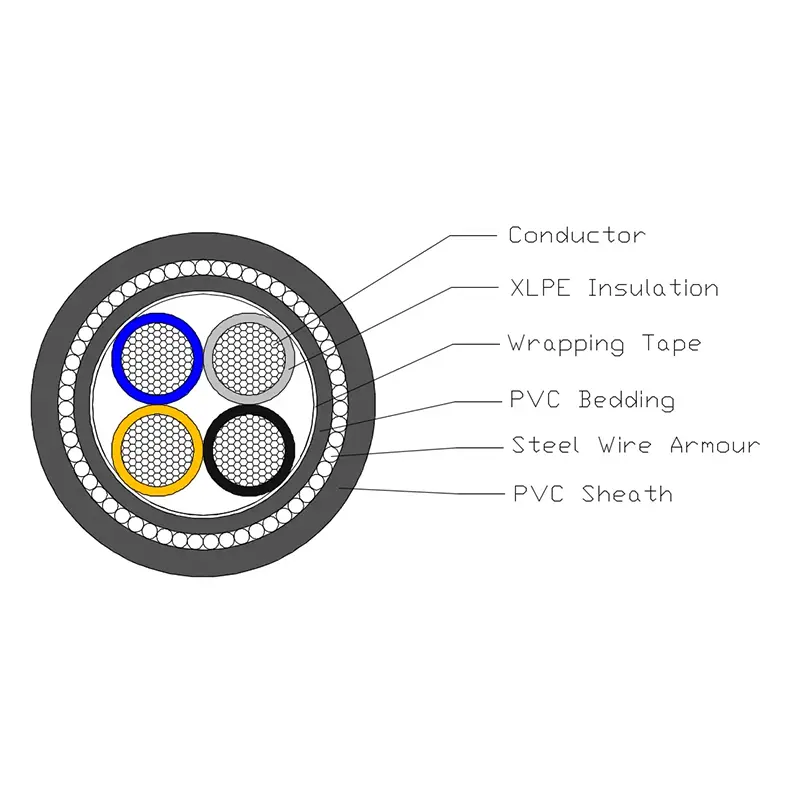

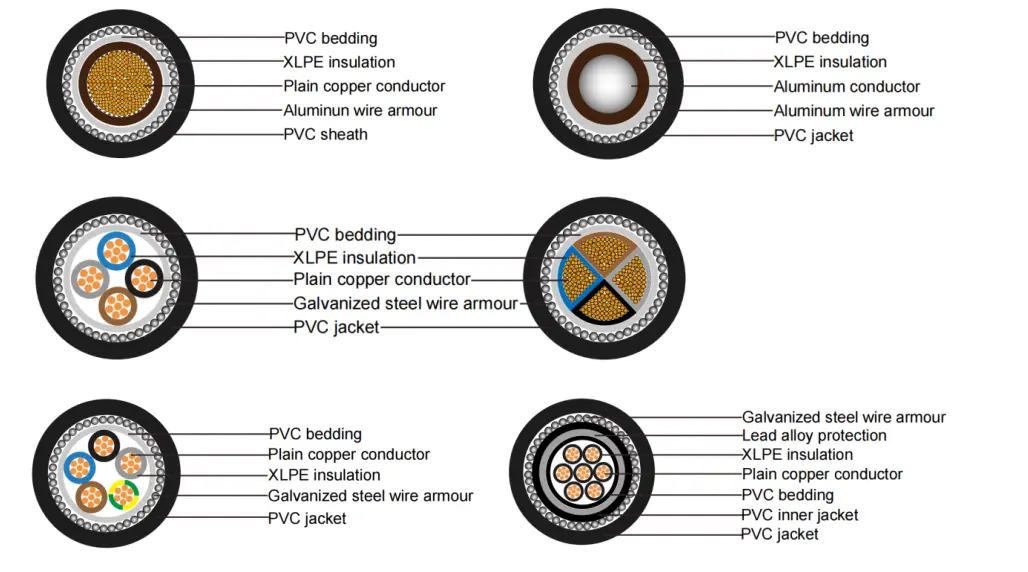

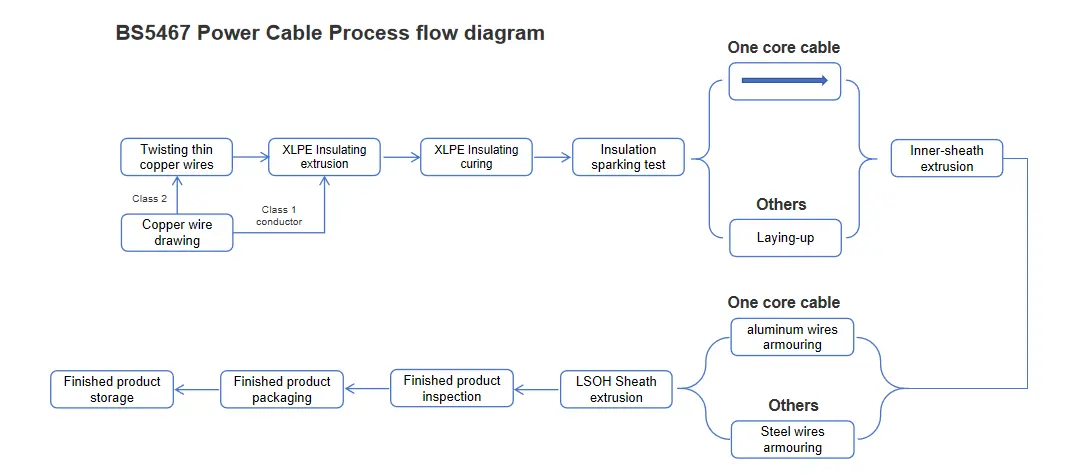

Το καλώδιο τροφοδοσίας SWA με επένδυση PVC με μόνωση XLPE αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE, στρώμα PVC, θωράκιση από χάλυβα και θήκη PVC.
Αγωγός: Συμπαγής αγωγός από χαλκό ή αλουμίνιο, κυκλικός ή σχήματος, Κλάση 2 έως BS EN 60228.
Μόνωση: XLPE Τύπος GP8 σύμφωνα με το BS 7655-1.3
Χρώμα πυρήνα: 1 πυρήνας: borwn ή μπλε
2 πυρήνες: borwn, μπλε
3 πυρήνες: borwn, μαύρο, γκρι
4 πυρήνες: μπλε, borwn, μαύρο, γκρι
5 πυρήνες: πράσινο/κίτρινο, μπλε, borwn, μαύρο, γκρι
Πάνω από 5 πυρήνες: λευκοί πυρήνες με μαύρο αριθμό
Στρώση: Η κλινοστρωμνή πρέπει να είναι εξωθημένο πολυμερές υλικό που να συνάδει με τη θερμοκρασία λειτουργίας του καλωδίου.
Θωράκιση από χαλύβδινα σύρματα: Καλώδιο μονού πυρήνα: θωράκιση από σύρμα αλουμινίου
Καλώδιο πολλαπλών πυρήνων: θωράκιση από χαλύβδινο σύρμα
Εξωτερικό περίβλημα: Το περίβλημα θα είναι εξωθημένο υλικό PVC σύμφωνα με τον τύπο 9 που καθορίζεται στο BS 7655-4.2.
Το καλώδιο τροφοδοσίας BS 5467 διαθέτει σαφώς καθορισμένες ηλεκτρικές και φυσικές παραμέτρους απόδοσης. Η ονομαστική του τάση ρυθμίζεται σε δύο επίπεδα: 600kV και 1000kV, ικανοποιώντας τις απαιτήσεις τάσης σε διάφορα σενάρια. Στις δοκιμές ηλεκτρικής ασφάλειας, το προϊόν άντεξε σε δοκιμαστική τάση 3,5 kV για 5 λεπτά χωρίς καμία βλάβη, αποδεικνύοντας πλήρως την αξιοπιστία της ηλεκτρικής του απόδοσης μόνωσης. Όσον αφορά την προσαρμοστικότητα θερμοκρασίας, αυτό το προϊόν έχει ένα ευρύ φάσμα θερμοκρασιών λειτουργίας και μπορεί να λειτουργήσει σταθερά σε περιβάλλοντα από 0℃ έως +90℃. Επιπλέον, αυτό το προϊόν διαθέτει εξαιρετική ευελιξία, με ελάχιστη ακτίνα κάμψης 12 φορές μεγαλύτερη από την εξωτερική του διάμετρο, διευκολύνοντας την εγκατάσταση και την καλωδίωση σε διάφορα πολύπλοκα περιβάλλοντα. Όσον αφορά την επιβραδυντικότητα φλόγας, αυτό το προϊόν πληροί το πρότυπο αξιολόγησης επιβραδυντικού φλόγας BS EN 60332-1-2, μειώνοντας αποτελεσματικά τον κίνδυνο πυρκαγιάς.
Δοκιμές ρουτίνας καλωδίων
Δοκιμή αντίστασης αγωγού DC: Πραγματοποιήστε τη δοκιμή αντίστασης αγωγού DC στους 20ºC. Η μετρούμενη τιμή αντίστασης DC αγωγού πρέπει να συμμορφώνεται αυστηρά με τις σχετικές απαιτήσεις της Ενότητας 2 του προτύπου BS EN 60228.
Δοκιμή τάσης ηλεκτρικού καλωδίου: Εφαρμόστε τάση 3500 V στο καλώδιο για 5 λεπτά. Κατά τη διάρκεια αυτής της διαδικασίας, το καλώδιο δεν πρέπει να παρουσιάσει βλάβη.
Δειγματοληπτικές Δοκιμές
Επιθεώρηση δομής αγωγού: Η δομή του αγωγού πρέπει να συμμορφώνεται πλήρως με τις τεχνικές απαιτήσεις που καθορίζονται στο BS EN 60228.
Επιθεώρηση διαστάσεων: Οι διαστάσεις της μόνωσης, της εσωτερικής επένδυσης, της συρμάτινης θωράκισης και της θήκης του καλωδίου πρέπει να πληρούν όλες τις ειδικές απαιτήσεις του Πίνακα 3 του BS 5467.
Δοκιμή καύσης ενός καλωδίου: Τα αποτελέσματα της δοκιμής καύσης ενός καλωδίου πρέπει να συμμορφώνονται με τις απαιτήσεις του BS EN 60332-1-2.
Δοκιμή τύπου
Απόδοση μόνωσης: Η απόδοση μόνωσης του καλωδίου πρέπει να πληροί τις απαιτήσεις που καθορίζονται στο BS 7655-1-3.
Απόδοση εσωτερικής επένδυσης: Η απόδοση της εσωτερικής επένδυσης πρέπει να συμμορφώνεται με τις σχετικές απαιτήσεις της ρήτρας 9.2 του BS 5467.
Απόδοση θήκης: Η απόδοση της θήκης πρέπει να πληροί τις απαιτήσεις που καθορίζονται στο BS 7655-4-2.
Δοκιμή συμβατότητας: Τα αποτελέσματα της δοκιμής συμβατότητας πρέπει να συμμορφώνονται με τις απαιτήσεις του παραρτήματος Γ του BS 5467.
Δοκιμή συρρίκνωσης μόνωσης: Η δοκιμή συρρίκνωσης μόνωσης πρέπει να συμμορφώνεται με τις απαιτήσεις της ενότητας 18.3 του BS 5467 και η μέθοδος δοκιμής θα εκτελείται σύμφωνα με το BS EN 60811-502.
Δοκιμή συρρίκνωσης θηκών: Η δοκιμή συρρίκνωσης θηκών πρέπει να συμμορφώνεται με τις απαιτήσεις της ενότητας 18.6 του προτύπου BS 5467.
Δοκιμή αντοχής σε σχίσιμο θηκάρι: Η δοκιμή αντοχής σε σχίσιμο του θηκαριού πρέπει να πληροί τις απαιτήσεις του παραρτήματος Δ του BS 5467.
|
Μέγιστη αντίσταση αγωγού και θωράκισης |
||||
|
για καλώδιο μονού πυρήνα στους 20 ℃ |
||||
|
Τύπος |
Μέγιστη αντίσταση στους 20 ℃ |
|||
|
Ονομαστική περιοχή διατομής αγωγού |
Αγωγός |
Θωράκιση από σύρμα αλουμινίου |
||
|
Χαλκός |
Αλουμίνιο |
Καλώδια με χάλκινο αγωγό |
Καλώδια με αγωγό αλουμινίου |
|
|
mm2 |
Ω／χλμ |
Ω／χλμ |
Ω／χλμ |
Ω／χλμ |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
Μέγιστη αντίσταση αγωγού και θωράκισης |
||||||
|
για καλώδιο από 2 έως 5 πυρήνες στους 20 ℃ |
||||||
|
Τύπος |
Μέγιστη αντίσταση στους 20 ℃ |
|||||
|
Ονομαστική περιοχή διατομής αγωγού |
Αγωγός |
Θωράκιση από χαλύβδινο σύρμα |
||||
|
Χαλκός |
Αλουμίνιο |
Καλώδια με χάλκινο αγωγό |
||||
|
2 πυρήνα |
3 πυρήνα |
4 πυρήνα |
5 πυρήνα |
|||
|
mm2 |
Ω／χλμ |
Ω／χλμ |
Ω／χλμ |
Ω／χλμ |
Ω／χλμ |
Ω／χλμ |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
Ικανότητα μεταφοράς ρεύματος σε αμπέρ (A)
|
Καλώδιο τροφοδοσίας ονομαστικής τάσης 0,6/1kV μόνωσης XLPE |
|||||||||
|
ικανότητα μεταφοράς ρεύματος σε αμπέρ (A) |
|||||||||
|
Θερμοκρασία περιβάλλοντος: στον αέρα: 40℃, στο έδαφος: 25℃ |
|||||||||
|
Θερμοκρασία αγωγού: 90℃ |
|||||||||
|
Συντελεστής θερμικής αντίστασης εδάφους: 1,0k·m/W |
|||||||||
|
Τύπος |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Αριθμός πυρήνα |
Μονόπυρηνα |
|
Πολλαπλοί πυρήνες |
||||||
|
Εμβαδόν διατομής, mm2 |
Στον αέρα |
Στο έδαφος |
|
Στον αέρα |
Στο έδαφος |
||||
|
Cu |
Ο Αλ |
Cu |
Ο Αλ |
|
Cu |
Ο Αλ |
Cu |
Ο Αλ |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Σημείωση: Η θωράκιση των μονοπύρηνων καλωδίων είναι κατασκευασμένη από μη μαγνητικά υλικά. |
|||||||||
Λεπτομέρειες συσκευασίας:
Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.
Λιμάνι: Λιμάνι Tianjin
Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
