BS 6724 Καλώδιο τροφοδοσίας

Για να λάβετε άμεσες εργοστασιακές τιμές του καλωδίου τροφοδοσίας BS 6724, μπορείτε να επιλέξετε την Beida ως προμηθευτή σας. Αυτός ο τύπος καλωδίου συμμορφώνεται με τα βρετανικά πρότυπα και μπορεί να χρησιμοποιηθεί για γραμμές τροφοδοσίας και ελέγχου. Το καλώδιο προστατεύεται από μια θήκη που δεν περιέχει αλογόνο και χαμηλή περιεκτικότητα καπνού. Σε περίπτωση πυρκαγιάς, αυτό το καλώδιο παράγει πολύ λίγο καπνό και ο καπνός είναι μη τοξικός. Είναι κατάλληλο για χρήση σε πυκνοκατοικημένες περιοχές και μπορεί να εγκατασταθεί μέσα σε κτίρια ή να ταφεί απευθείας υπόγεια.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η Beida είναι επαγγελματίας προμηθευτής καλωδίων και καλωδίων στην Κίνα. Όσον αφορά τη δομή του προϊόντος, το καλώδιο τροφοδοσίας BS 6724 χρησιμοποιεί μόνωση διασυνδεδεμένου πολυαιθυλενίου (XLPE) και θήκη πολυολεφίνης χωρίς αλογόνο, χαμηλής κατανάλωσης καπνού, σε συνδυασμό με στρώμα θωράκισης από γαλβανισμένο χαλύβδινο σύρμα, που σχηματίζει ένα σύστημα προστασίας πολλαπλών στρωμάτων. Η θήκη χωρίς αλογόνο, χαμηλής κατανάλωσης καπνού έχει σημαντικά πλεονεκτήματα ασφάλειας. όταν εκτίθεται στη φωτιά, όχι μόνο απελευθερώνει εξαιρετικά χαμηλές ποσότητες καπνού, μειώνοντας την επίδραση του καπνού στη μετάδοση του φωτός του περιβάλλοντος και εξασφαλίζοντας ορατότητα διαφυγής, αλλά παράγει επίσης μη τοξικό και μη διαβρωτικό καπνό, αποτρέποντας δευτερογενείς τραυματισμούς και ικανοποιώντας πλήρως τις ανάγκες ασφαλείας των πυκνοκατοικημένων περιοχών.

Τα καλώδια είναι διαθέσιμα σε μια ποικιλία προδιαγραφών, από μονοπύρηνα έως 48-πύρηνα. Οι αγωγοί είναι κατασκευασμένοι από υψηλής ποιότητας ανοπτημένο χαλκό, προσφέροντας εξαιρετική αγωγιμότητα. Το μονωτικό στρώμα διαθέτει υψηλή αντοχή μόνωσης και έχει υποβληθεί σε δοκιμή αντοχής τάσης για να διασφαλιστεί η ασφαλής λειτουργία. Είτε για μεταφορά ρεύματος σε βιομηχανικές εγκαταστάσεις, καλωδιώσεις σε πολυώροφα κτίρια ή διανομή ρεύματος σε υπόγειους αγωγούς, τα καλώδια τροφοδοσίας Tianjin Beida BS 5467 παρέχουν αξιόπιστες λύσεις, δημιουργώντας ένα σταθερό φράγμα ασφαλείας για τη μετάδοση ισχύος με επαγγελματική ποιότητα.

Δομή προϊόντος

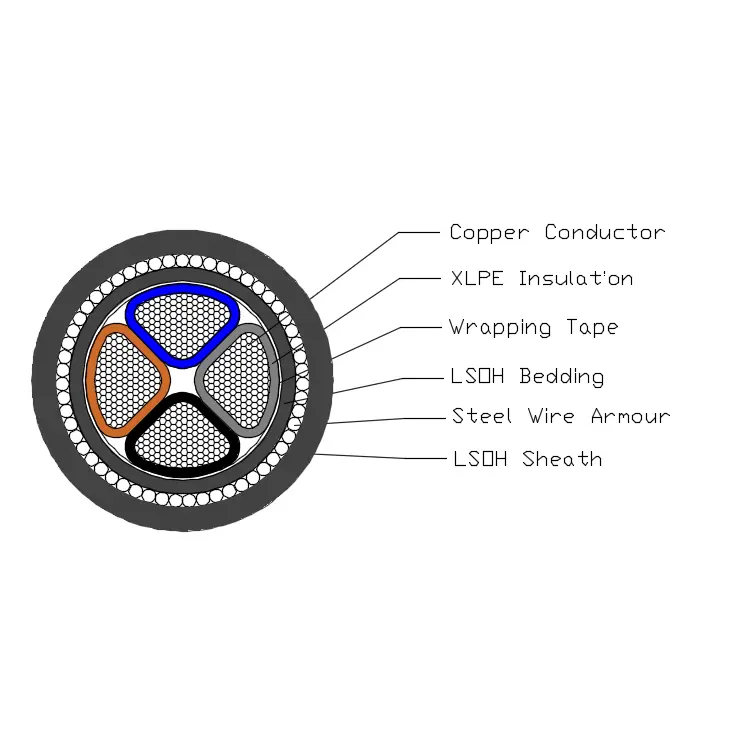

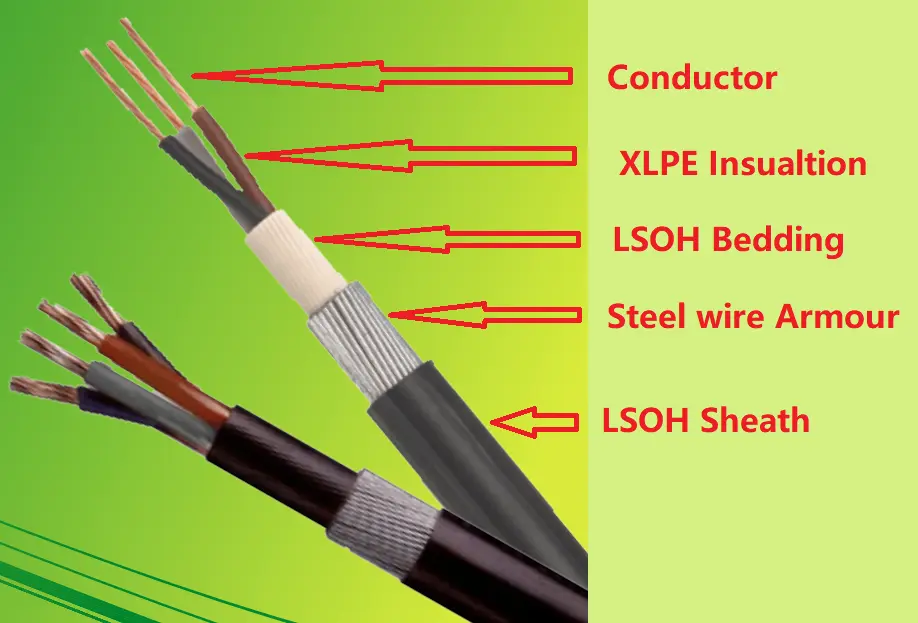

Το καλώδιο τροφοδοσίας BS 6724 αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE, στρώμα PVC, θωράκιση από χαλύβδινο φράγμα και θήκη LSOH.

Αγωγός: Συμπαγής αγωγός από χαλκό ή αλουμίνιο, κυκλικός ή σχήματος, Κλάση 2 έως BS EN 60228.

Μόνωση: XLPE Τύπος GP8 σύμφωνα με το BS 7655-1.3

Χρώμα πυρήνα: 1 πυρήνας: borwn ή μπλε

2 πυρήνες: borwn, μπλε

3 πυρήνες: borwn, μαύρο, γκρι

4 πυρήνες: μπλε, borwn, μαύρο, γκρι

5 πυρήνες: πράσινο/κίτρινο, μπλε, borwn, μαύρο, γκρι

Πάνω από 5 πυρήνες: λευκοί πυρήνες με μαύρο αριθμό

Στρώση: Η κλινοστρωμνή πρέπει να είναι εξωθημένο πολυμερές υλικό LSOH σύμφωνα με τη θερμοκρασία λειτουργίας του καλωδίου.

Θωράκιση από χαλύβδινα σύρματα: Καλώδιο μονού πυρήνα: θωράκιση από σύρμα αλουμινίου

Καλώδιο πολλαπλών πυρήνων: θωράκιση από χαλύβδινο σύρμα

Εξωτερικό περίβλημα: Το περίβλημα θα είναι εξωθημένο υλικό LSOH που καθορίζεται στο BS 7655-6.1.

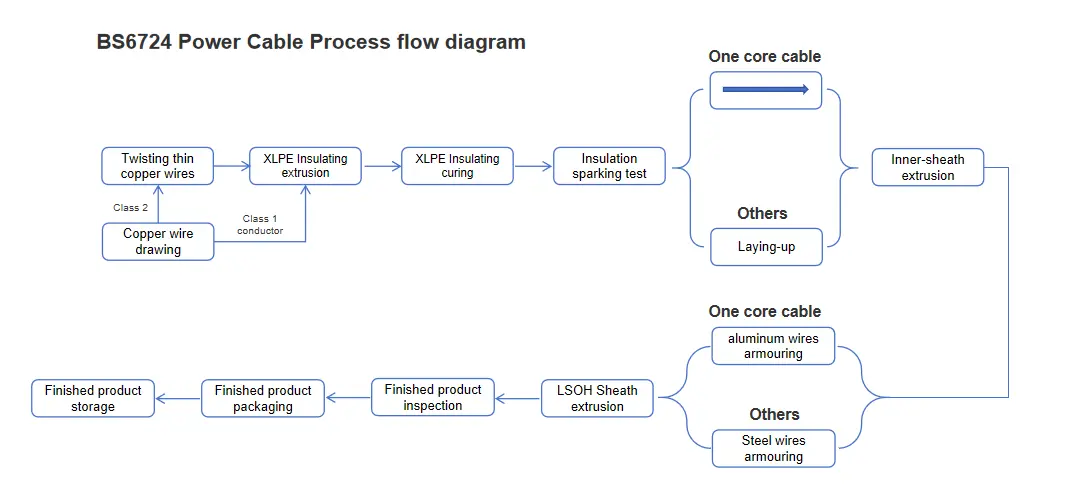

Διάγραμμα ροής διαδικασίας

Παράμετρος απόδοσης

Το καλώδιο τροφοδοσίας BS 6724 έχει ονομαστική τάση 600/1000 kV, ανακουφίζοντας εύκολα τις απαιτήσεις λειτουργίας των οχημάτων σε υψηλή τάση. Άντεξε μια αυστηρή δοκιμή αντοχής 5 λεπτών με τάση 3,5 kV χωρίς καμία βλάβη, επιδεικνύοντας σταθερή και αξιόπιστη απόδοση μόνωσης.

Το προϊόν έχει ένα ευρύ φάσμα θερμοκρασιών λειτουργίας, από 0℃ έως +90℃. Ακόμη και σε ακραία περιβάλλοντα υψηλής θερμοκρασίας, μπορεί να αντέξει θερμοκρασίες έως +250℃ υπό συνθήκες βραχυκυκλώματος, καθιστώντας το κατάλληλο για διάφορες εφαρμογές VGA.

Είναι εξαιρετικά ευέλικτο, με ελάχιστη ακτίνα κάμψης 12 φορές μεγαλύτερη από την εξωτερική του διάμετρο, επιτρέποντας την ευέλικτη και εύκολη καλωδίωση, ανεξάρτητα από τον χώρο εγκατάστασης. Επιπλέον, το επίπεδο εκπομπής φωτός του πληροί τα πρότυπα BS EN 60332-1-2, η απόδοσή του χωρίς αλογόνο είναι πιστοποιημένη με τα πρότυπα IEC 60754 και EN 50267 και η πυκνότητα καπνού του πληροί τις απαιτήσεις IEC 61034 και EN 50268, μεγιστοποιώντας την ασφάλεια και τη φιλικότητα προς το περιβάλλον.

Μέγεθος δομής

Μέγιστη αντίσταση αγωγού και θωράκισης
για καλώδιο μονού πυρήνα στους 20 ℃
Τύπος	Μέγιστη αντίσταση στους 20 ℃
Ονομαστική περιοχή διατομής αγωγού	Αγωγός		Θωράκιση από σύρμα αλουμινίου
Ονομαστική περιοχή διατομής αγωγού	Χαλκός	Αλουμίνιο	Καλώδια με χάλκινο αγωγό	Καλώδια με αγωγό αλουμινίου
mm²	Ω／χλμ	Ω／χλμ	Ω／χλμ	Ω／χλμ
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Μέγιστη αντίσταση αγωγού και θωράκισης
για καλώδιο από 2 έως 5 πυρήνες στους 20 ℃
Τύπος	Μέγιστη αντίσταση στους 20 ℃
Ονομαστική περιοχή διατομής αγωγού	Αγωγός		Θωράκιση από χαλύβδινο σύρμα
	Χαλκός	Αλουμίνιο	Καλώδια με χάλκινο αγωγό
	Χαλκός	Αλουμίνιο	2 πυρήνα	3 πυρήνα	4 πυρήνα	5 πυρήνα
mm²	Ω／χλμ	Ω／χλμ	Ω／χλμ	Ω／χλμ	Ω／χλμ	Ω／χλμ
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Ικανότητα μεταφοράς ρεύματος σε αμπέρ (A)

Καλώδιο τροφοδοσίας ονομαστικής τάσης 0,6/1kV μόνωσης XLPE
ικανότητα μεταφοράς ρεύματος σε αμπέρ (A)
Θερμοκρασία περιβάλλοντος: στον αέρα: 40℃, στο έδαφος: 25℃
Θερμοκρασία αγωγού: 90℃
Συντελεστής θερμικής αντίστασης εδάφους: 1,0k·m/W
Τύπος	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Αριθμός πυρήνα	Μονόπυρηνα				Πολλαπλοί πυρήνες
Εμβαδόν διατομής, mm²	Στον αέρα		Στο έδαφος		Στον αέρα		Στο έδαφος
Εμβαδόν διατομής, mm²	Cu	Ο Αλ	Cu	Ο Αλ	Cu	Ο Αλ	Cu	Ο Αλ
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Σημείωση: Η θωράκιση των μονοπύρηνων καλωδίων είναι κατασκευασμένη από μη μαγνητικά υλικά.

Συσκευασία & Παράδοση

Λεπτομέρειες συσκευασίας:

Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.

Λιμάνι: Λιμάνι Tianjin

Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
