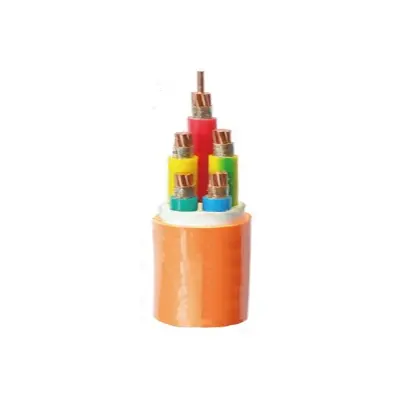

BBTRZ εύκαμπτα πυρίμαχα καλώδια

Πεδίο εφαρμογής:

Τα εύκαμπτα πυρίμαχα καλώδια BBTRZ χρησιμοποιούνται ως κύρια γραμμή παροχής ρεύματος από τον υποσταθμό (ή την κύρια αίθουσα διανομής) στο σύστημα πυροπροστασίας ή σε ειδικές τοποθεσίες και θέσεις Κατηγορίας Ι. Απαιτείται να χρησιμοποιούνται ως πυρίμαχα καλώδια Κατηγορίας Α ή ως αντικατάσταση για μακροχρόνια χρήση καλωδίων επιβραδυντικών φλόγας με χαμηλή περιεκτικότητα καπνού στους 90°C, χωρίς αλογόνο. Αυτά τα καλώδια χρησιμοποιούνται σε εφαρμογές σταθερής εγκατάστασης.

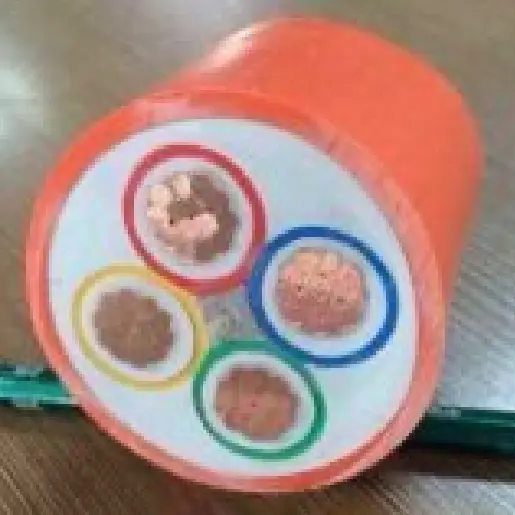

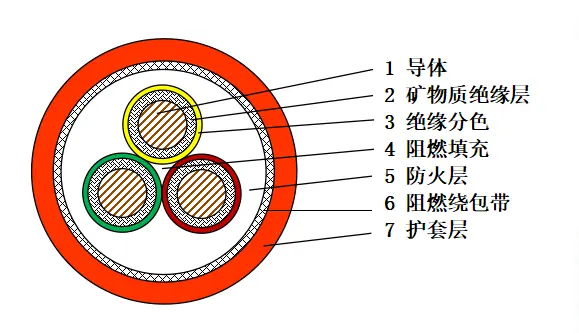

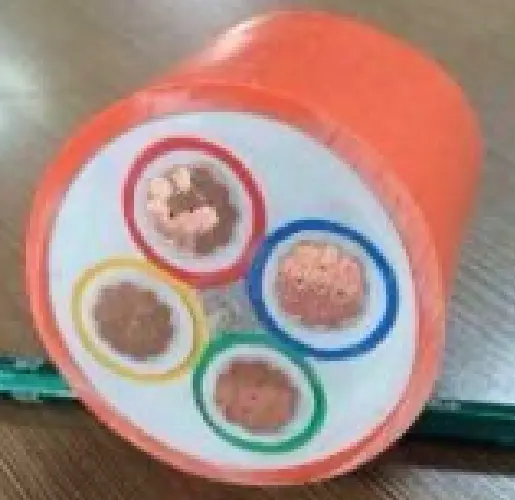

Δομή προϊόντος

Ο σχεδιασμός της δομής του καλωδίου είναι σχολαστικός και επαγγελματικός. Το τμήμα αγωγού χρησιμοποιεί είτε τον πρώτο είτε τον δεύτερο τύπο ανοπτημένου αγωγού χαλκού, ο οποίος διαθέτει εξαιρετική αγωγιμότητα και ευελιξία, καλύπτοντας τις ανάγκες μετάδοσης ισχύος σε διάφορα σενάρια.

Το ορυκτό μονωτικό στρώμα χρησιμοποιεί τυλιγμένη πυρίμαχη ταινία μαρμαρυγίας, η οποία, λόγω των μοναδικών υλικών ιδιοτήτων της, μπορεί να αποτρέψει αποτελεσματικά την εξάπλωση της φωτιάς σε υψηλές θερμοκρασίες ή φλόγες, παρέχοντας αξιόπιστη πυροπροστασία για το καλώδιο.

Η χρωματική μονωτική στρώση χρησιμοποιεί μονωτικό υλικό πολυαιθυλενίου με σταυροειδείς δεσμούς, με διάφορες μεθόδους χρωματικής κωδικοποίησης. Μπορεί να προστεθεί μονωτική χρωστική ή να χρησιμοποιηθούν χρωματικές ταινίες, χρωματιστά νήματα κ.λπ., διευκολύνοντας τη γρήγορη και ακριβή αναγνώριση των κυκλωμάτων κατά την εγκατάσταση και τη συντήρηση του καλωδίου.

Στη διαδικασία πλήρωσης καλωδίων, χρησιμοποιούνται επιβραδυντικά φλόγας υλικά πλήρωσης στο κέντρο για την καταστολή της διάδοσης της φλόγας. Εν τω μεταξύ, η ταινία περιτυλίγματος μπορεί να χρησιμοποιηθεί για τη σύνδεση των υλικών πλήρωσης για να εξασφαλιστεί σφιχτό γέμισμα και δομική σταθερότητα.

Το πυρίμαχο στρώμα αποτελείται από ορυκτά και ταινίες περιτυλίγματος. Πρώτον, ένα στρώμα ορυκτού υλικού, το οποίο διαθέτει πλεονεκτήματα όπως αντοχή στη φωτιά, αντοχή στη φωτιά, αντοχή σε υψηλές θερμοκρασίες και θερμική μόνωση, εξωθείται στον πυρήνα του καλωδίου για να κατασκευαστεί ένα φράγμα πυρκαγιάς. Το εξωτερικό στρώμα προστατεύεται από μια ταινία επιβραδυντικού φλόγας τυλιγμένη γύρω του για να ενισχύσει το πυρίμαχο αποτέλεσμα και να εξασφαλίσει την ασφαλή λειτουργία του καλωδίου σε ακραία περιβάλλοντα.

Το περίβλημα είναι κατασκευασμένο από υλικό επένδυσης πολυολεφίνης χωρίς αλογόνο, χαμηλής κατανάλωσης καπνού, επιβραδυντικό φλόγας, το οποίο παρουσιάζει εξαιρετικές επιβραδυντικές φλόγας και δεν παράγει επιβλαβή καπνό κατά την καύση, μειώνοντας έτσι τις βλάβες για το προσωπικό και το περιβάλλον. Η θήκη είναι συνήθως πορτοκαλί ή μανταρινιού χρώματος, το οποίο είναι εντυπωσιακό και εύκολο να αναγνωριστεί. Μπορεί επίσης να χρωματιστεί μαύρο κατόπιν αιτήματος για να καλύψει τις ανάγκες διαφορετικών σεναρίων χρήσης.

Παράμετρος απόδοσης

Η ονομαστική τάση αυτών των εύκαμπτων πυράντοχων καλωδίων BBTRZ είναι 0,6/1kV. Κατά τη φάση της δοκιμής, εφαρμόστηκε δοκιμαστική τάση 3,5 kV για 5 λεπτά και δεν σημειώθηκε βλάβη. Το μακροπρόθεσμο επιτρεπόμενο όριο θερμοκρασίας λειτουργίας του αγωγού καλωδίου είναι 90℃. Κατά την τοποθέτηση του καλωδίου, η θερμοκρασία περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από 0℃. Η ελάχιστη ακτίνα κάμψης είναι 12 φορές η εξωτερική διάμετρος του καλωδίου (12*OD). Το ορυκτό μονωτικό στρώμα είναι κατασκευασμένο από πολλαπλές στρώσεις ταινίας μαρμαρυγίας με πυρίμαχες ιδιότητες.

Όσον αφορά την αντοχή στη φωτιά, αυτό το καλώδιο πληροί τις απαιτήσεις τόσο των εταιρικών προτύπων όσο και του IEC 60331-1, με διάρκεια καύσης έως και 180 λεπτά. Όσον αφορά την αντίσταση του αγωγού στους 20ºC, πρέπει να συμμορφώνεται με τις προδιαγραφές είτε για ανόπτημενους χάλκινους αγωγούς Τύπου 1 είτε Τύπου 2, όπως περιγράφονται στο GB/T 3956 και στο IEC 60228. Όσον αφορά την αντίσταση μόνωσης, η αντίσταση μόνωσης του καλωδίου δεν πρέπει να είναι μικρότερη από 100 MΩ·km σε θερμοκρασία περιβάλλοντος.

Επιπλέον, το έτοιμο καλώδιο πρέπει να υποβληθεί σε δοκιμή πυραντίστασης, με τη μέθοδο δοκιμής να ακολουθεί τις διατάξεις του GB/T 19216.21. Η θερμοκρασία για την έκθεση στη φωτιά έχει ρυθμιστεί στους 950~1000℃, με διάρκεια 180 λεπτά, ακολουθούμενη από περίοδο ψύξης 15 λεπτών. Κατά τη διάρκεια αυτής της περιόδου, το καλώδιο δεν πρέπει να παρουσιάζει βραχυκυκλώματα ή ανοιχτά κυκλώματα.

Κοινές προδιαγραφές καλωδίων

Πλεονεκτήματα και μειονεκτήματα του εύκαμπτου πυρίμαχου καλωδίου BBTRZ σε σύγκριση με το καλώδιο BTTZ με μόνωση ορυκτών:

Φόντα:

Η μόνωση καλωδίων δεν είναι επιρρεπής στην απορρόφηση υγρασίας και έχει σταθερή απόδοση μόνωσης.

Μπορούν να παραχθούν πολλαπλοί πυρήνες σε σταθερά μήκη, μειώνοντας τον αριθμό των ενδιάμεσων βυσμάτων στα καλώδια.

Η κατασκευή είναι εύκαμπτη, διευκολύνοντας την κάμψη του καλωδίου και μειώνοντας τη δυσκολία τοποθέτησης.

Τα καλώδια μπορούν να χρησιμοποιηθούν χωρίς αποκλειστικούς τερματισμούς, μειώνοντας το κόστος των αξεσουάρ.

Μειονεκτήματα: Η αντοχή στη φωτιά είναι ελαφρώς κατώτερη και δεν μπορεί να ανταποκριθεί στις απαιτήσεις του BS 8491.

Η μέγιστη θερμοκρασία λειτουργίας είναι 90℃, η οποία δεν φτάνει τους 250℃ του BTTZ

Το υψηλότερο επίπεδο απόδοσης καύσης μπορεί να καλύψει τις απαιτήσεις της Κλάσης Β1, αλλά δεν μπορεί να ικανοποιήσει τις απαιτήσεις της Κλάσης Α.

Σενάρια εφαρμογής:

πολυώροφο κτίριο

σιδηροδρομικός σταθμός

τερματικός σταθμός αεροδρομίου

μέρη ιστορικού ενδιαφέροντος και γραφικής ομορφιάς

Συσκευασία & Παράδοση

Λεπτομέρειες συσκευασίας:

Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.

Λιμάνι: Λιμάνι Tianjin

Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
