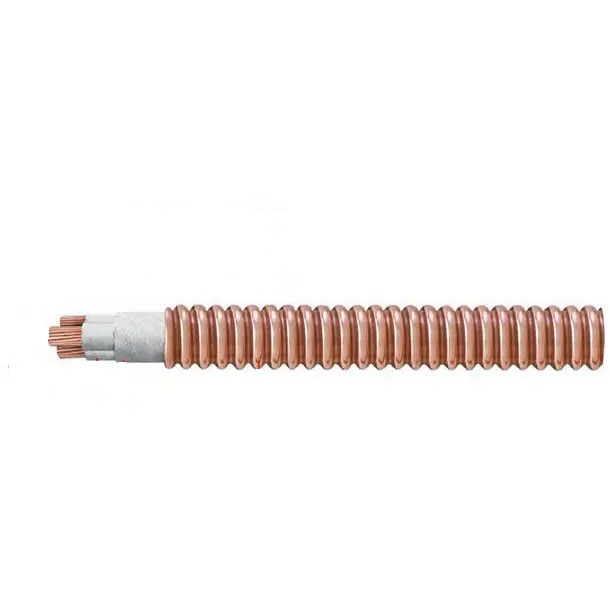

Κυματοειδές καλώδιο από χαλκό επιβραδυντικό πυρκαγιάς RTTZ

Επιλέξτε την Tianjin Beida ως κατασκευαστή και προμηθευτή, επιλέξτε αξιόπιστη λύση επιβραδυντικού πυρκαγιάς κυματοειδούς καλωδίου χαλκού RTTZ. Μπορούμε να προσφέρουμε άμεσες εργοστασιακές τιμές.

Πεδίο εφαρμογής:

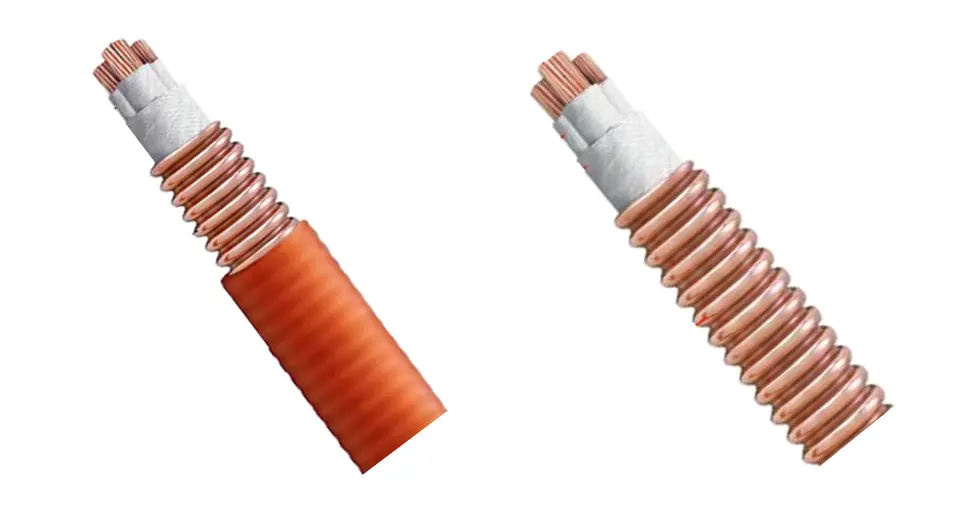

Δομή προϊόντος

Κατασκευή καλωδίων και τεχνικές απαιτήσεις

Αγωγός: Υιοθετήστε τον πρώτο ή τον δεύτερο τύπο ανοπτημένου χάλκινου αγωγού.

Ορυκτομονωτικό στρώμα: Κατασκευάζεται με τύλιγμα πυρίμαχης ταινίας μαρμαρυγίας ή άλλων ορυκτών μονωτικών ταινιών με παρόμοιες λειτουργίες.

Συγκρότημα καλωδίων και προστατευτικό στρώμα: Οι πυρήνες των καλωδίων είναι σφιχτά γεμάτες με υλικά που διαθέτουν ιδιότητες επιβραδυντικού φλόγας και πυρίμαχης προστασίας και το προστατευτικό στρώμα αποτελείται από κατάλληλη ταινία επιβραδυντικού φλόγας και πυρίμαχη τυλιγμένη γύρω-γύρω.

Μεταλλικό περίβλημα χαλκού: Παράγεται με τεχνολογία συγκόλλησης τόξου αργού με λωρίδες χαλκού και κυματοειδές.

Στρώμα θήκης: Είναι κατασκευασμένο από υλικό επένδυσης πολυολεφίνης χωρίς αλογόνο, χαμηλής κατανάλωσης καπνού, επιβραδυντικό φλόγας. Γενικά, είναι πορτοκαλί ή μανταρίνι, αλλά το μαύρο μπορεί να επιλεγεί ανάλογα με τις απαιτήσεις.

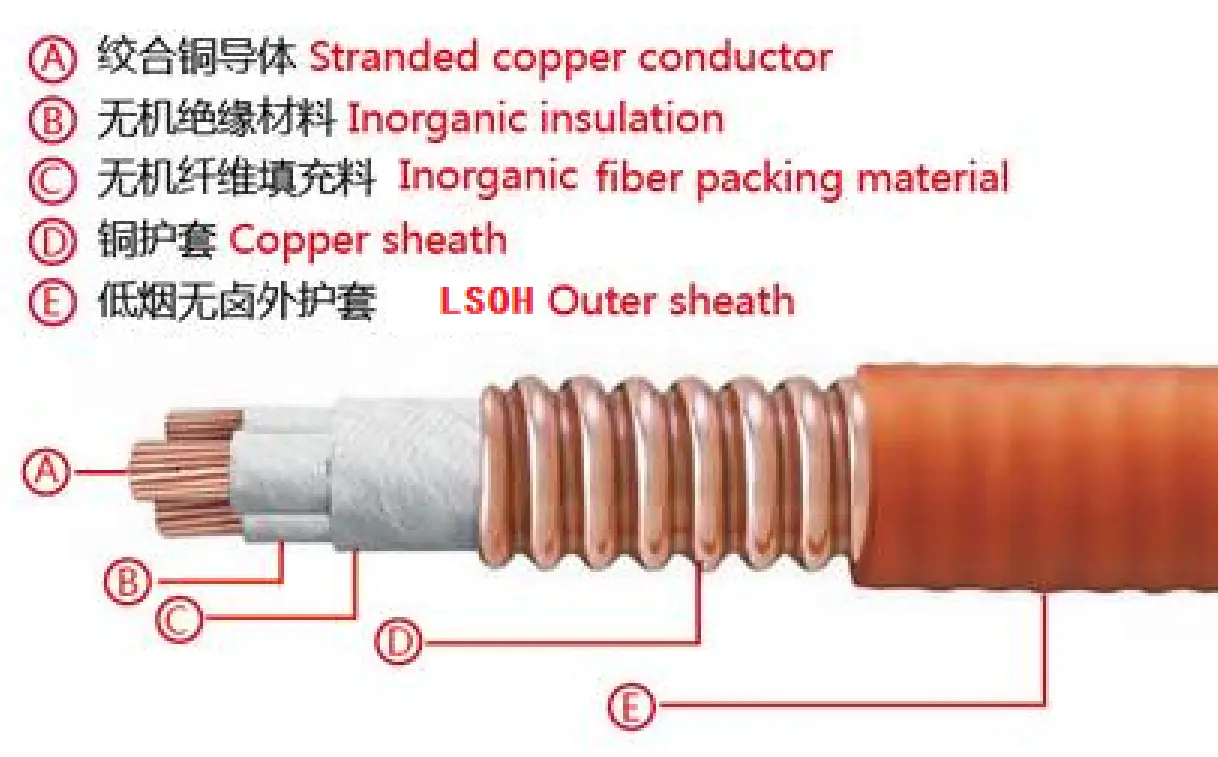

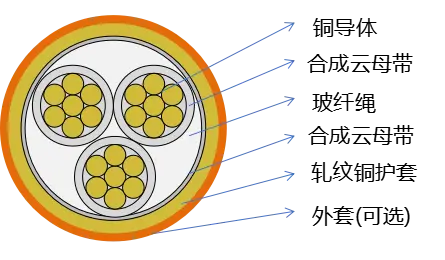

δομικό διάγραμμα

Παράμετρος απόδοσης

Το επιβραδυντικό πυρκαγιάς κυματοειδές καλώδιο χαλκού RTTZ ονομαστική τάση είναι 0,6/1kV. Η τάση δοκιμής έχει ρυθμιστεί στα 3,5 kV και η τάση εφαρμόζεται συνεχώς για 5 λεπτά χωρίς να σημειωθεί βλάβη κατά τη διάρκεια αυτής της περιόδου. Η μέγιστη επιτρεπόμενη μακροχρόνια θερμοκρασία λειτουργίας του αγωγού καλωδίου είναι 90℃.

Κατά την τοποθέτηση καλωδίων, η θερμοκρασία περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από 0℃. Η ελάχιστη ακτίνα κάμψης είναι 12 φορές η εξωτερική διάμετρος του καλωδίου. Το ορυκτό μονωτικό στρώμα είναι προσεκτικά κατασκευασμένο χρησιμοποιώντας πολλαπλά στρώματα πυρίμαχης ταινίας μαρμαρυγίας.

Στους 20ºC, η αντίσταση του αγωγού πρέπει να συμμορφώνεται αυστηρά με τα καθορισμένα πρότυπα για ανόπτηση χάλκινων αγωγών τύπου 1 ή τύπου 2 στο GB/T 3956 και το IEC 60228. Σε θερμοκρασία περιβάλλοντος, η αντίσταση μόνωσης του καλωδίου δεν πρέπει να είναι μικρότερη από 100 MΩ·km.

Όσον αφορά τη δοκιμή αντοχής στη φωτιά, πληροί πλήρως τις τυπικές απαιτήσεις του GB/T 34926. Η συγκεκριμένη μέθοδος δοκιμής είναι η εξής:

Πρώτον, πραγματοποιήστε δοκιμές C, W, Z σύμφωνα με το πρότυπο BS 6387.

Δεύτερον, η δοκιμή πρέπει να διεξάγεται σύμφωνα με τις διατάξεις του BS 8491.

Τρίτον, πραγματοποιήστε μια δοκιμή αντίστασης στη φωτιά σύμφωνα με το GB/T 19216.21, με ελεγχόμενη θερμοκρασία στους 950~1000℃, διάρκεια έκθεσης στη φωτιά 180 λεπτά και περίοδο ψύξης 15 λεπτών. Κατά τη διάρκεια αυτής της περιόδου, το καλώδιο δεν πρέπει να παρουσιάζει βραχυκυκλώματα ή ανοιχτά κυκλώματα.

Μέθοδος αναπαράστασης προϊόντος

Κωδικός προϊόντος

Ταινία μαρμαρυγίας με μεταλλική μόνωση κυματοειδές καλώδιο με επένδυση από χαλκό………R

Εξωτερικό περίβλημα από πολυολεφίνη……………Υ

Χάλκινος αγωγός .......................... Τ

Χωρίς αλογόνο και χαμηλό καπνό …………………WD (προαιρετικό)

Χάλκινο περίβλημα .......................... Τ

Κατηγορίες επιβραδυντικών φλόγας A/B/C... ZA/B/C

Ταινία μαρμαρυγίας ...................................................................................Ζ

Ονομαστική τάση ……………………0,6/1

Προδιαγραφές καλωδίων

Προφυλάξεις για καλώδια

Εγκατάσταση

Μέθοδος τοποθέτησης: Μπορεί να τοποθετηθεί σε σήραγγες, αυλάκια καλωδίων, δίσκους, γούρνες και άξονες, υποστηρίζοντας τόσο εκτεθειμένη όσο και κρυφή τοποθέτηση. Για καλώδια μονού πυρήνα, απαγορεύεται η χρήση μαγνητικών αγώγιμων υλικών (όπως σύρμα σιδήρου) για στερέωση για την αποφυγή απώλειας δινορευμάτων.

Κάμψη και άνοιγμα: Ελέγξτε την ακτίνα κάμψης σύμφωνα με τις προδιαγραφές του κατασκευαστή. Αναφορά για οριζόντιο άνοιγμα κρεμάστρας: Για εξωτερικές διαμέτρους ≤20 mm, το άνοιγμα είναι 400 mm. για άτομα > 20 mm, το άνοιγμα είναι 800 mm. Για κάθετο άνοιγμα στήριξης: Για εξωτερικές διαμέτρους ≤20mm, το άνοιγμα είναι 1500mm. για αυτά > 20 mm, το άνοιγμα είναι 1000 mm.

Ξετύλιγμα και στερέωση: Ξετυλίξτε το καλώδιο σύμφωνα με την κατεύθυνση που επισημαίνεται στο καρούλι του καλωδίου για να αποφύγετε το στρίψιμο. ανατρέξτε στις παραπάνω απαιτήσεις για το άνοιγμα στερέωσης εντός του δίσκου καλωδίων.

Τερματικό και βύσμα

Κατασκευή ακροδεκτών: Αφαιρέστε περίπου 300 mm μόνωσης από τον ακραίο αγωγό, σφίξτε το ρύγχος του σύρματος και χρησιμοποιήστε ένα μεγοχόμετρο για να ελέγξετε την αντίσταση μόνωσης μεταξύ του χάλκινου περιβλήματος και του αγωγού, καθώς και μεταξύ των αγωγών. Αφού βεβαιωθείτε ότι η αντίσταση μόνωσης είναι ικανοποιητική, εφαρμόστε ένα θερμοσυστελλόμενο χιτώνιο για σφράγιση.

Ενδιάμεσοι σύνδεσμοι: Προτιμάται η χρήση τελειωμένων βυσμάτων με βαθμολογία πυραντίστασης συμβατή με αυτή του σώματος του καλωδίου. Κατά την επί τόπου εγκατάσταση, είναι απαραίτητο να εξασφαλιστεί η στεγανοποίηση και η μόνωση για τη μείωση των σημείων βλάβης.

Λειτουργία και συντήρηση

Έλεγχος θερμοκρασίας: Κατά τη διάρκεια της κανονικής λειτουργίας, η θερμοκρασία του αγωγού δεν πρέπει να υπερβαίνει τους 90℃. Όταν ο αγωγός δεν αγγίζεται και δεν έρχεται σε επαφή με εύφλεκτα υλικά, η θερμοκρασία του περιβλήματος μπορεί να αυξηθεί στους 105℃.

Δοκιμή μόνωσης: Χρησιμοποιείτε τακτικά ένα megger για να δοκιμάσετε την αντίσταση μόνωσης για να διασφαλίσετε ότι δεν υπάρχει υγρασία ή ζημιά. το χάλκινο περίβλημα πρέπει να είναι αξιόπιστα γειωμένο για να διασφαλιστεί η ασφάλεια.

Πρόληψη απώλειας και προστασία: Αποφύγετε το ξύσιμο της θήκης με αιχμηρά αντικείμενα και προσθέστε προστατευτικά μανίκια όταν περνάτε μέσα από τοίχους/πλάκες δαπέδου για να αποφύγετε μηχανικές βλάβες.

Συσκευασία & Παράδοση

Λεπτομέρειες συσκευασίας:

Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.

Λιμάνι: Λιμάνι Tianjin

Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
