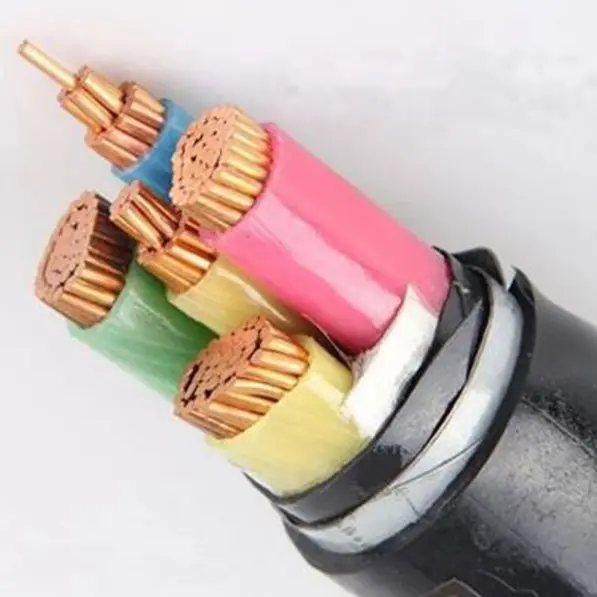

Καλώδιο τροφοδοσίας STA με επένδυση από PVC με μόνωση XLPE

Βασιζόμενοι στα 35 χρόνια βαθιάς καλλιέργειας του Ομίλου Tianjin Beida Cable στη βιομηχανία καλωδίων, λανσάραμε το καλώδιο τροφοδοσίας STA με επένδυση PVC με μόνωση XLPE, το οποίο μπορεί να ονομαστεί η ισχύς του πεδίου μετάδοσης ισχύος χαμηλής τάσης.

Ως επιχείρηση υψηλής τεχνολογίας με γνωστό εμπορικό σήμα της Κίνας, πιστοποίηση συστήματος ISO και άλλα έγκυρα προσόντα, ο Όμιλος Beida υποστηρίζεται από διεθνή προηγμένο εξοπλισμό παραγωγής και δοκιμών και επένδυση Ε&Α 3,1% του ετήσιου όγκου πωλήσεων, έτσι ώστε αυτό το θωρακισμένο καλώδιο χάλυβα να έχει απαράμιλλα βασικά πλεονεκτήματα.

Το μονωτικό υλικό XLPE του εξασφαλίζει εξαιρετική ηλεκτρική απόδοση και αντοχή στη θερμότητα, θήκη PVC με σχεδίαση θωράκισης ταινίας χάλυβα, για επίτευξη ισχυρής αντοχής στην υγρασία, αντοχή στη διάβρωση, αντοχή σε μηχανικές βλάβες, άμεση τοποθέτηση χωρίς πρόσθετη προστασία.

Οι συνήθεις τύποι καλωδίων είναι YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPEV/PV.

Δομή προϊόντος

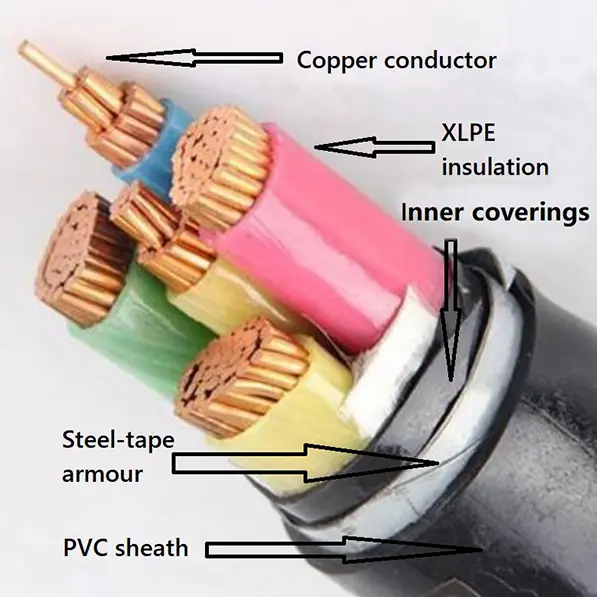

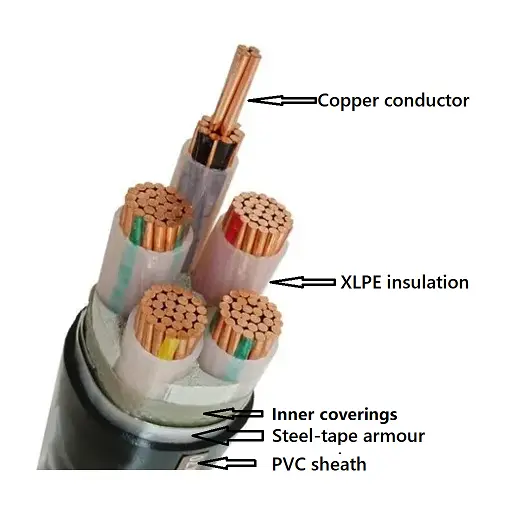

Το καλώδιο τροφοδοσίας STA με επένδυση PVC με μόνωση XLPE αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE, ταινία περιτυλίγματος PVC Θωράκιση ταινίας χάλυβα και θήκη PVC.

Αγωγός: Αγωγός από χαλκό ή αλουμίνιο, στρογγυλό ή σε σχήμα, Κλάση 2 έως IEC 60228

και GB/T 3956-2008, Για το εμβαδόν διατομής δεν υπερβαίνει τα 6 mm², ένας συμπαγής γύρος

μπορεί να χρησιμοποιηθεί αγωγός, Κατηγορία 1 έως IEC 60228 και GB/T 3956-2008.

Μόνωση: Το πάχος της μόνωσης, η ιδιότητα του υλικού θα είναι σύμφωνα με το IEC 60502 και το GB/T 12706.

Χρώμα πυρήνα: 1 πυρήνας: κόκκινο ή κίτρινο ή πράσινο ή μπλε ή μαύρο

2 πυρήνες: κόκκινο, μπλε ή κόκκινο, μαύρο

3 πυρήνες: κίτρινο, πράσινο, κόκκινο ή κόκκινο, κίτρινο, μπλε

4 πυρήνες: κίτρινο, πράσινο, κόκκινο, μπλε ή κόκκινο, κίτρινο, μπλε, μαύρο

5 πυρήνες: κίτρινο, πράσινο, κόκκινο, μπλε, μαύρο ή κόκκινο, κίτρινο, μπλε, μαύρο, πράσινο

Πάνω από 5 πυρήνες: λευκοί πυρήνες με μαύρο αριθμό ή κορδέλα διαφορετικού χρώματος

Εσωτερικά καλύμματα: Τα εσωτερικά καλύμματα μπορεί να είναι εξωθημένα ή περιτυλιγμένα. Τα υλικά πρέπει να είναι κατάλληλα για τη θερμοκρασία λειτουργίας του καλωδίου και συμβατά με το μονωτικό υλικό.

Θωράκιση από χαλύβδινη ταινία: Στα καλώδια πολλαπλών πυρήνων, η θωράκιση θα εφαρμοστεί σε ένα εσωτερικό κάλυμμα που συμμορφώνεται με διπλή χαλύβδινη ταινία. Τα μονοπύρηνα καλώδια για χρήση σε A.C. Τα συστήματα θα αποτελούνται από μη μαγνητική ταινία χάλυβα.

Εξωτερική θήκη: Το πάχος του περιβλήματος, η ιδιότητα του υλικού θα είναι σύμφωνα με το IEC 60502 και το GB/T 12706.

Καλώδιο επιβραδυντικό φλόγας: Πρέπει να χρησιμοποιείται επιβραδυντικό φλόγας υλικό εξωτερικού περιβλήματος PVC. Οι κατηγορίες επιβραδυντικών φλόγας μπορούν να ταξινομηθούν σε τρεις κατηγορίες: Μάτσο A, B και C.

Καλώδιο πυραντοχής: Δύο στρώματα ταινίας Mica θα τυλιχτούν γύρω από τον αγωγό.

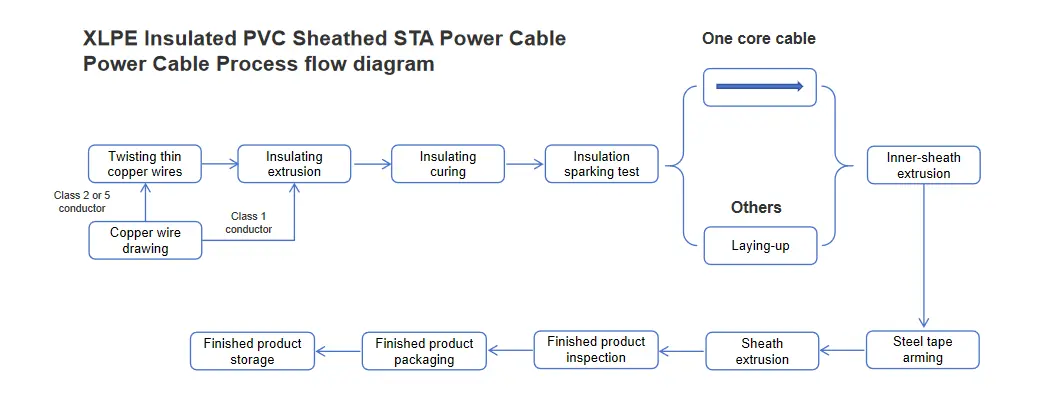

Διάγραμμα ροής διαδικασίας

Εφαρμογή προϊόντος

Θωρακισμένο καλώδιο τροφοδοσίας από PVC με μόνωση από πολυαιθυλένιο, επειδή αυτό το καλώδιο με προστασία από χαλύβδινη ταινία, κατάλληλο για δίκτυο διανομής ή βιομηχανικό εξοπλισμό για μεταφορά ισχύος. Μπορεί να ταφεί απευθείας υπόγεια, μπορεί να εγκατασταθεί σε τάφρο καλωδίων ή γέφυρα, το καλώδιο μπορεί να αντέξει μια συγκεκριμένη πίεση, αλλά δεν αντέχει την τάση.

Προϋποθέσεις εγκατάστασης προϊόντος:

Θερμοκρασία περιβάλλοντος εγκατάστασης καλωδίου Για καλώδια με μόνωση PVC ή θήκη PVC ή θήκη επιβραδυντικής φλόγας χωρίς αλογόνο, η θερμοκρασία περιβάλλοντος κατά την εγκατάσταση δεν πρέπει να είναι χαμηλότερη από 0℃.

Ελάχιστη ακτίνα κάμψης για τοποθέτηση καλωδίου

Παράμετρος απόδοσης

Ονομαστική τάση: 0,6/1 kV

Τάση δοκιμής: 3,5 kV για 5 λεπτά δεν παρουσιάστηκε βλάβη

Θερμοκρασία λειτουργίας: -0º C έως +90 ºC

Θερμοκρασία βραχυκυκλώματος: +250 ºC

Ικανότητα μεταφοράς ρεύματος σε αμπέρ (A)

Συσκευασία & Παράδοση

Λεπτομέρειες συσκευασίας:

Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.

Λιμάνι: Λιμάνι Tianjin

Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
