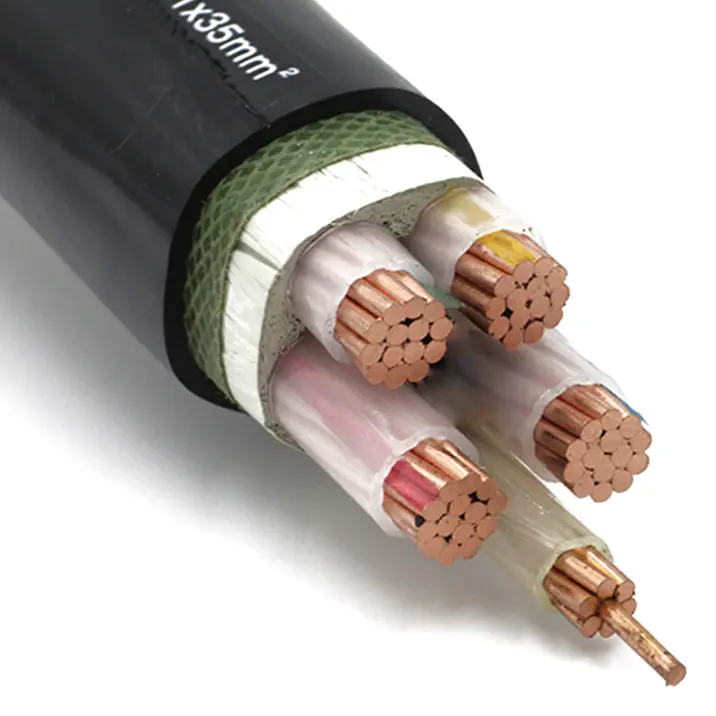

Μη θωρακισμένο καλώδιο τροφοδοσίας με μόνωση από PVC με επένδυση XLPE

Τα μη θωρακισμένα καλώδια ρεύματος με επένδυση από PVC με μόνωση XLPE είναι μονωμένα με υλικό XLPE, το οποίο έχει εξαιρετική αντοχή στη θερμότητα, αντοχή στη διάβρωση και αντοχή σε κραδασμούς ρεύματος. Στο σκληρό περιβάλλον εργασίας, μπορεί να λειτουργεί σταθερά για να διασφαλίσει τη μακροπρόθεσμη ασφαλή λειτουργία του συστήματος ηλεκτρικής ενέργειας. Προϊόντα με υψηλή αντοχή σε μηχανικές βλάβες, κατάλληλα για σύνθετες περιβαλλοντικές ανάγκες ηλεκτρισμού, μεταλλουργίας, πετροχημικών και άλλων βιομηχανιών. Είτε πρόκειται για αστική κατασκευή, για υπόγεια τοποθέτηση ρεύματος ή για μετάδοση ισχύος υψηλής τάσης για βιομηχανικές εγκαταστάσεις, το Beida Power Cable παρέχει ολοκληρωμένη προστασία για την ασφάλειά σας.

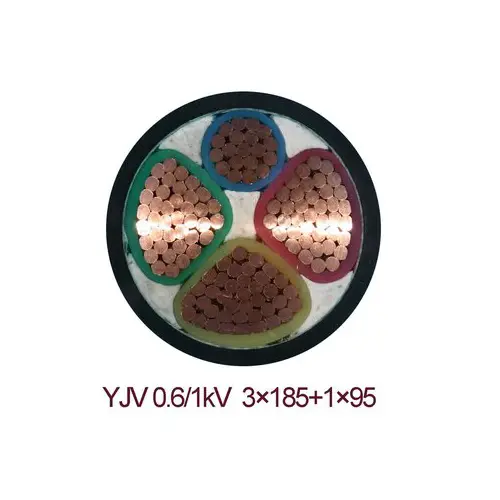

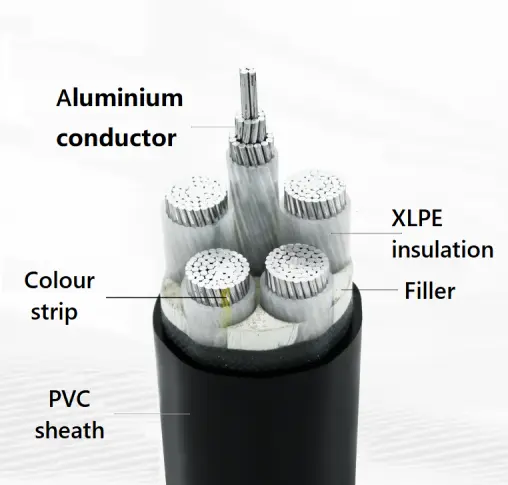

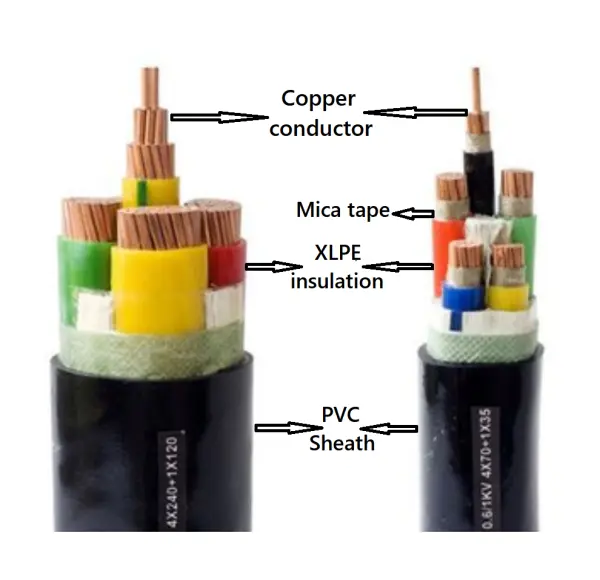

Δομή προϊόντος

Το μη θωρακισμένο καλώδιο τροφοδοσίας με επένδυση από PVC με μόνωση XLPE αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE και θήκη PVC.

Αγωγός: Αγωγός από χαλκό ή αλουμίνιο, στρογγυλό ή σε σχήμα, Κλάση 2 έως IEC 60228

και GB/T 3956-2008, Για το εμβαδόν διατομής δεν υπερβαίνει τα 6 mm², ένας συμπαγής γύρος

μπορεί να χρησιμοποιηθεί αγωγός, Κατηγορία 1 έως IEC 60228 και GB/T 3956-2008.

Μόνωση: Το πάχος της μόνωσης, η ιδιότητα του υλικού θα είναι σύμφωνα με το IEC 60502 και το GB/T 12706.

Χρώμα πυρήνα: 1 πυρήνας: κόκκινο ή κίτρινο ή πράσινο ή μπλε ή μαύρο

2 πυρήνες: κόκκινο, μπλε ή κόκκινο, μαύρο

3 πυρήνες: κίτρινο, πράσινο, κόκκινο ή κόκκινο, κίτρινο, μπλε

4 πυρήνες: κίτρινο, πράσινο, κόκκινο, μπλε ή κόκκινο, κίτρινο, μπλε, μαύρο

5 πυρήνες: κίτρινο, πράσινο, κόκκινο, μπλε, μαύρο ή κόκκινο, κίτρινο, μπλε, μαύρο, πράσινο

Πάνω από 5 πυρήνες: λευκοί πυρήνες με μαύρο αριθμό ή

Εξωτερική θήκη: Το πάχος του περιβλήματος, η ιδιότητα του υλικού θα είναι σύμφωνα με το IEC 60502 και το GB/T 12706.

Καλώδιο επιβραδυντικό φλόγας: Πρέπει να χρησιμοποιείται επιβραδυντικό φλόγας υλικό εξωτερικού περιβλήματος PVC. Οι κατηγορίες επιβραδυντικών φλόγας μπορούν να ταξινομηθούν σε τρεις κατηγορίες: Μάτσο A, B και C.

Καλώδιο πυραντοχής: Δύο στρώματα ταινίας Mica θα τυλιχτούν γύρω από τον αγωγό.

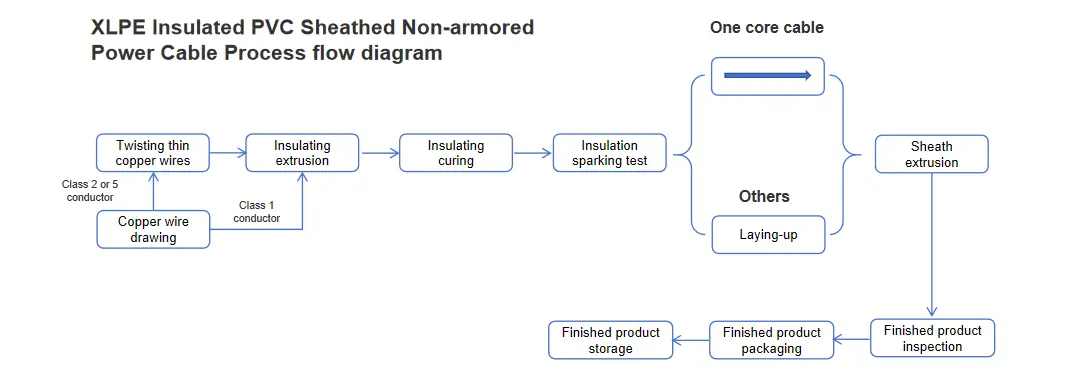

Διάγραμμα ροής διαδικασίας

Εφαρμογή προϊόντος

Χρησιμοποιείται για αστική διανομή ηλεκτρικής ενέργειας και μετάδοση ηλεκτρικής ενέργειας χαμηλής τάσης.

Χρησιμοποιείται σε εργοστάσια, ορυχεία και άλλους χώρους για την παροχή ρεύματος σε εξοπλισμό μηχανημάτων και εγκαταστάσεις φωτισμού.

Σε κτίρια κατοικιών και εμπορικών χώρων, χρησιμοποιείται για τη διανομή ηλεκτρικής ενέργειας εντός της κατασκευής, όπως φωτιστικά, ανελκυστήρες, πρίζες κ.λπ.

Προφυλάξεις

Η μακροχρόνια θερμοκρασία λειτουργίας του καλωδίου δεν πρέπει να υπερβαίνει τους 90º C.

Κατά τη διάρκεια βραχυκυκλώματος, η μέγιστη θερμοκρασία του καλωδίου δεν πρέπει να υπερβαίνει τους 250º C.

Τα καλώδια δεν πρέπει να χρησιμοποιούνται πέρα ​​από την ονομαστική τάση.

Αυτός ο τύπος καλωδίου δεν μπορεί να θαφτεί απευθείας υπόγεια για χρήση.

Τα μονοπύρηνα καλώδια δεν μπορούν να τοποθετηθούν απευθείας σε μαγνητικούς μεταλλικούς σωλήνες ή σε δίσκους καλωδίων με καλύμματα.

Τα καλώδια δεν πρέπει να χρησιμοποιούνται πέρα ​​από την ονομαστική τάση.

Παράμετρος απόδοσης

Ονομαστική τάση: 0,6/1 kV

Τάση δοκιμής: 3,5 kV για 5 λεπτά δεν παρουσιάστηκε βλάβη

Αντίσταση αγωγού: Η αντίσταση αγωγού 20℃ πρέπει να συμμορφώνεται με το IEC 60228 ή το GB/T 3956.

Θερμοκρασία λειτουργίας: -5º C έως +90º C

Θερμοκρασία βραχυκυκλώματος: +250 ºC

Ελάχιστη ακτίνα κάμψης: 15* OD;

Ελάχιστη ακτίνα στατικής κάμψης: 10* OD;

Επιβραδυντικό φλόγας: σύμφωνα με το IEC 60332 ή GB/T 19666

Αντοχή στη φωτιά: σύμφωνα με το IEC 60331 ή το GB/T 19666.

Ικανότητα μεταφοράς ρεύματος σε αμπέρ (A)

Μεταπωλήσεις και Υπηρεσίες

1. Τεχνικές υπηρεσίες: Ο Όμιλος Tianjin Beida μπορεί να παρέχει τις απαραίτητες τεχνικές υπηρεσίες με βάση τις πραγματικές απαιτήσεις των πελατών, όπως τεχνική καθοδήγηση σχετικά με την επιλογή συρμάτων και καλωδίων, τοποθέτηση και εγκατάσταση, επιτόπιες δοκιμές κ.λπ.

2. Αντιμετώπιση προβλημάτων ποιότητας: Μετά τη λήψη σχολίων από τους χρήστες σχετικά με τα προβλήματα ποιότητας των ηλεκτρικών καλωδίων και καλωδίων, η BD Cable Group θα απαντήσει εντός 24 ωρών. Με βάση την πραγματική κατάσταση στον χώρο, θα προσφέρουμε λύσεις στα προβλήματα ή θα αποστείλουμε επαγγελματίες τεχνικούς στην τοποθεσία για να χειριστούν τα ζητήματα ποιότητας.

3. Συντήρηση ή αντικατάσταση ηλεκτρικών καλωδίων και καλωδίων: Κατά τη διάρκεια της περιόδου εγγύησης των ηλεκτρικών καλωδίων και καλωδίων, εάν προκύψουν προβλήματα ποιότητας λόγω ελαττωμάτων ποιότητας του προϊόντος στα υλικά, το σχεδιασμό ή τη διαδικασία παραγωγής και κατασκευής των καλωδίων και καλωδίων και αυτά τα ζητήματα προκύψουν κατά την κανονική αποθήκευση, τοποθέτηση, εγκατάσταση ή κανονική χρήση, η εταιρεία θα είναι υπεύθυνη για δωρεάν επισκευή ή χρήση.

4. Κατά τη διαδικασία μεταφοράς και εγκατάστασης των ηλεκτρικών καλωδίων και καλωδίων, για οποιαδήποτε ζημιά στα καλώδια που προκαλούνται από ακατάλληλη χρήση από τους χρήστες (όπως γρατσουνιές, γδαρσίματα, ανεπαρκής ακτίνα κάμψης που οδηγεί σε ζημιά στη μόνωση και το περίβλημα και πρόβλημα ποιότητας από την τοποθέτηση καλωδίων σε χαμηλή θερμοκρασία, κ.λπ.).

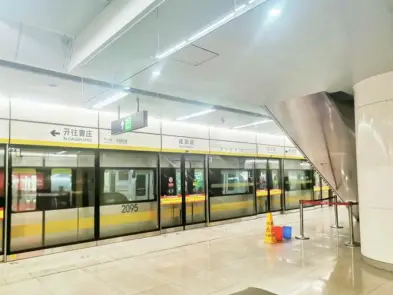

Διαδοχικές Υποθέσεις

Ως καλώδιο τροφοδοσίας υψηλής απόδοσης, το μη θωρακισμένο καλώδιο τροφοδοσίας με επένδυση από PVC με μόνωση XLPE όχι μόνο πληροί τα εθνικά πρότυπα προστασίας του περιβάλλοντος, αλλά και η αντοχή του σε υψηλές θερμοκρασίες και η αντοχή στην υπεριώδη ακτινοβολία το καθιστούν ιδιαίτερα κατάλληλο για εξωτερικούς χώρους ή περιβάλλον υψηλής θερμοκρασίας. Είτε είναι κρύος χειμώνας είτε ζεστό καλοκαίρι, αυτό το καλώδιο εξασφαλίζει σταθερή μετάδοση ρεύματος, διατηρεί εξαιρετική απόδοση μετά από μακρά χρήση, μειώνει τη συχνότητα συντήρησης και αντικατάστασης και έτσι μειώνει σημαντικά το κόστος λειτουργίας. Επιπλέον, το υλικό θήκης πολυβινυλοχλωριδίου (PVC) έχει χαρακτηριστικά χαμηλής κατανάλωσης καπνού και αλογόνου, τα οποία αποφεύγουν την παραγωγή τοξικού καπνού σε περίπτωση πυρκαγιάς, ενισχύοντας περαιτέρω την ασφάλεια του περιβάλλοντος χρήσης.

Συσκευασία & Παράδοση

Λεπτομέρειες συσκευασίας:

Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.

Λιμάνι: Λιμάνι Tianjin

Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
