Καλώδιο τροφοδοσίας SWA με επένδυση από PVC με μόνωση XLPE

Το καλώδιο τροφοδοσίας SWA με επένδυση PVC με μόνωση XLPE αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE, ταινία περιτυλίγματος PVC Θωράκιση από χαλύβδινο φράγμα και θήκη PVC.

Οι συνήθεις τύποι καλωδίων είναι οι YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CULPE/MICAVC/CULPE/MICAVCX.

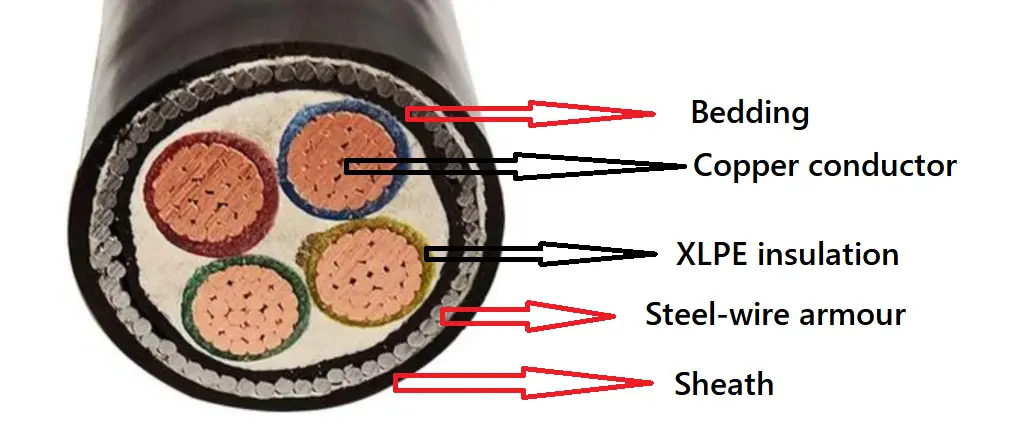

Δομή προϊόντος

Το καλώδιο τροφοδοσίας SWA με επένδυση PVC με μόνωση XLPE αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE, ταινία περιτυλίγματος PVC Θωράκιση από χαλύβδινο φράγμα και θήκη PVC.

Αγωγός: Αγωγός από χαλκό ή αλουμίνιο, στρογγυλό ή σε σχήμα, Κλάση 2 έως IEC 60228

και GB/T 3956-2008, Για το εμβαδόν διατομής δεν υπερβαίνει τα 6 mm², ένας συμπαγής γύρος

μπορεί να χρησιμοποιηθεί αγωγός, Κατηγορία 1 έως IEC 60228 και GB/T 3956-2008.

Μόνωση: Το πάχος της μόνωσης, η ιδιότητα του υλικού θα είναι σύμφωνα με το IEC 60502 και το GB/T 12706.

Χρώμα πυρήνα: 1 πυρήνας: κόκκινο ή κίτρινο ή πράσινο ή μπλε ή μαύρο

2 πυρήνες: κόκκινο, μπλε ή κόκκινο, μαύρο

3 πυρήνες: κίτρινο, πράσινο, κόκκινο ή κόκκινο, κίτρινο, μπλε

4 πυρήνες: κίτρινο, πράσινο, κόκκινο, μπλε ή κόκκινο, κίτρινο, μπλε, μαύρο

5 πυρήνες: κίτρινο, πράσινο, κόκκινο, μπλε, μαύρο ή κόκκινο, κίτρινο, μπλε, μαύρο, πράσινο

Πάνω από 5 πυρήνες: λευκοί πυρήνες με μαύρο αριθμό ή κορδέλα διαφορετικού χρώματος

Εσωτερικά καλύμματα: Τα εσωτερικά καλύμματα μπορεί να είναι εξωθημένα ή περιτυλιγμένα. Τα υλικά πρέπει να είναι κατάλληλα για τη θερμοκρασία λειτουργίας του καλωδίου και συμβατά με το μονωτικό υλικό.

Θωράκιση από χαλύβδινα σύρματα: Στα πολυπύρηνα καλώδια, η θωράκιση θα εφαρμοστεί σε ένα εσωτερικό κάλυμμα που συμμορφώνεται με χαλύβδινα σύρματα. Τα μονοπύρηνα καλώδια για χρήση σε A.C. τα συστήματα θα αποτελούνται από μη μαγνητικά χαλύβδινα σύρματα.

Εξωτερική θήκη: Το πάχος του περιβλήματος, η ιδιότητα του υλικού θα είναι σύμφωνα με το IEC 60502 και το GB/T 12706.

Καλώδιο επιβραδυντικό φλόγας: Πρέπει να χρησιμοποιείται επιβραδυντικό φλόγας υλικό εξωτερικού περιβλήματος PVC. Οι κατηγορίες επιβραδυντικών φλόγας μπορούν να ταξινομηθούν σε τρεις κατηγορίες: Μάτσο A, B και C.

Καλώδιο πυραντοχής: Δύο στρώματα ταινίας Mica θα τυλιχτούν γύρω από τον αγωγό.

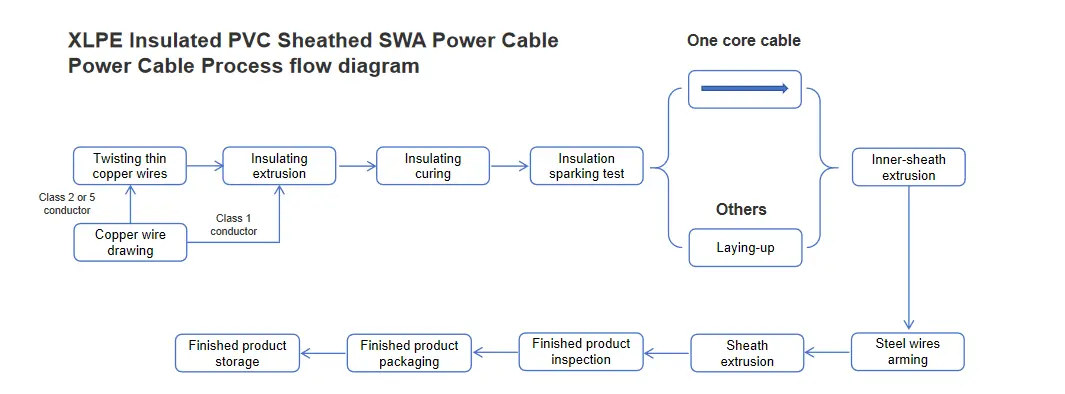

Διάγραμμα ροής διαδικασίας

Παράμετρος απόδοσης

Ονομαστική τάση: 0,6/1 kV

Τάση δοκιμής: 3,5 kV για 5 λεπτά δεν παρουσιάστηκε βλάβη

Θερμοκρασία λειτουργίας: -5º C έως +90 ºC

Θερμοκρασία βραχυκυκλώματος: +250 ºC

Ελάχιστη ακτίνα κάμψης: 15* OD;

Ελάχιστη ακτίνα στατικής κάμψης: 10* OD;

Δοκιμή καλωδίου:

1. Δοκιμή αντίστασης DC αγωγού: Η αντίσταση συνεχούς ρεύματος αγωγού 20ºC πρέπει να συμμορφώνεται με το GB/T 3956-2008, IEC 60228.

2. Δοκιμή τάσης AC: 3,5kV/5min, χωρίς βλάβη.

Δοκιμή δειγματοληψίας:

1. Επιθεώρηση δομής αγωγού: Πρέπει να συμμορφώνεται με τις τεχνικές απαιτήσεις του GB/T 3956-2008, IEC 60228.

2. Το μέγεθος της μόνωσης, της επένδυσης, της θωράκισης από χαλύβδινη ταινία και της δομής του περιβλήματος πρέπει να συμμορφώνονται με τις απαιτήσεις του GB/T 12706.1-2020, IEC 60502.1.

Δοκιμή θερμικής επιμήκυνσης:

Οι διαδικασίες δειγματοληψίας και δοκιμής πρέπει να συμμορφώνονται με τις διατάξεις του GB/T 2951.21-2008, IEC 60811-2-1, Κεφάλαιο 9, και τα αποτελέσματα πρέπει να συμμορφώνονται με τις διατάξεις του GB/T 12706.1-2020, IEC 60502.1.

Δοκιμή τύπου:

Η δοκιμή μηχανικής και φυσικής απόδοσης της μόνωσης και του περιβλήματος πρέπει να συμμορφώνεται με τις απαιτήσεις των GB/T 12706.1-2020 και IEC 60502.1.

Η ηλεκτρική απόδοση πρέπει να συμμορφώνεται με το GB/T 12706.1-2020, IEC 60502.1

Η δοκιμή καύσης ενός καλωδίου πρέπει να συμμορφώνεται με το GB/T 19666-2019, IEC 60332.

Η δέσμη δοκιμή επιβραδυντικού φλόγας του καλωδίου πληροί τις απαιτήσεις του GB/T 19666-2019, IEC 60332.

Η δοκιμή πυραντίστασης των καλωδίων πρέπει να συμμορφώνεται με τις απαιτήσεις του GB/T 19666-2019 και του IEC 60331.

Ικανότητα μεταφοράς ρεύματος σε αμπέρ (A)

Συσκευασία & Παράδοση

Λεπτομέρειες συσκευασίας:

Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.

Λιμάνι: Λιμάνι Tianjin

Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
