Μη θωρακισμένο καλώδιο τροφοδοσίας LSZH με μόνωση XLPE

Τα μη θωρακισμένα καλώδια τροφοδοσίας LSZH με μόνωση XLPE είναι τα προϊόντα υψηλής ποιότητας που προσφέρει η Tianjin Beida, είμαστε ένας αξιόπιστος κατασκευαστής και προμηθευτής. Αυτή η σειρά καλωδίων χρησιμοποιεί μόνωση XLPE που παράγεται μέσω φυσικής διαδικασίας διασταύρωσης, η οποία όχι μόνο διαθέτει εξαιρετικές ηλεκτρικές ιδιότητες (αντίσταση θερμοκρασίας έως 90℃, με ανώτερο όριο θερμοκρασίας λειτουργίας 30% υψηλότερο από τα καλώδια PVC), αλλά επιτυγχάνει επίσης διπλή ανακάλυψη στην επιβράδυνση φλόγας και φιλικότητα προς το περιβάλλον μέσω της τροποποίησης της μοριακής δομής. Το εξωτερικό περίβλημά του είναι κατασκευασμένο από ένα ειδικά διαμορφωμένο υλικό πολυολεφίνης, χωρίς αλογόνο, χαμηλής κατανάλωσης καπνού, που παράγει μόνο ίχνη λευκού καπνού κατά την καύση και η πυκνότητα καπνού και η διαπερατότητα φωτός του πληρούν τις υψηλότερες απαιτήσεις του προτύπου GB/T 17651, διασφαλίζοντας ότι η ορατότητα στις σκηνές πυρκαγιάς παραμένει εντός ασφαλούς εύρους.

Επί του παρόντος, η σειρά καλωδίων της Beida έχει σχηματίσει μια πλήρη μήτρα προϊόντων, που καλύπτει όλα τα επίπεδα τάσης από 0,6/1kV έως 26/35kV και όλες τις διατομές αγωγών από 1,5mm² έως 1000mm². Μεταξύ αυτών, ο τύπος WDZ-YJY είναι κατάλληλος για ξηρά εσωτερικά περιβάλλοντα, ενώ ο τύπος WDZ-YJY23 έχει βελτιστοποιημένη φόρμουλα θήκης για υγρά περιβάλλοντα και ο τύπος WDZ-YJY43, με τον πρόσθετο σχεδιασμό του διαμήκους αδιάβροχου στρώματος, μπορεί να καλύψει τις ανάγκες ειδικών σεναρίων όπως οι υπόγειοι διάδρομοι σωλήνων.

Δομή προϊόντος

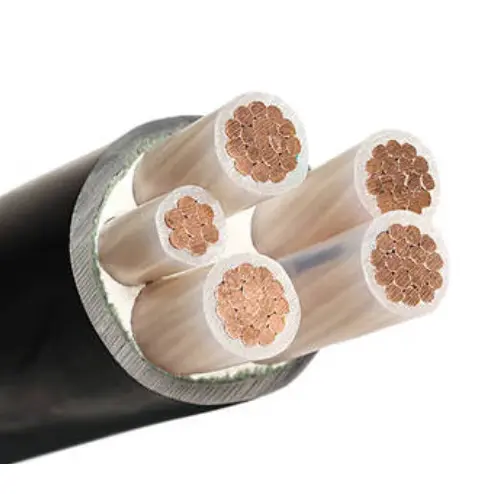

Το μη θωρακισμένο καλώδιο τροφοδοσίας LSZH με μόνωση XLPE αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE και θήκη πολυολεφίνης LSOH.

Αγωγός: Αγωγός από χαλκό ή αλουμίνιο, στρογγυλό ή σε σχήμα, Κλάση 2 έως IEC 60228

και GB/T 3956-2008, Για το εμβαδόν διατομής δεν υπερβαίνει τα 6 mm², ένας συμπαγής γύρος

μπορεί να χρησιμοποιηθεί αγωγός, Κατηγορία 1 έως IEC 60228 και GB/T 3956-2008.

Μόνωση: Το πάχος της μόνωσης, η ιδιότητα του υλικού θα είναι σύμφωνα με το IEC 60502 και το GB/T 12706.

Χρώμα πυρήνα: 1 πυρήνας: κόκκινο ή κίτρινο ή πράσινο ή μπλε ή μαύρο

2 πυρήνες: κόκκινο, μπλε ή κόκκινο, μαύρο

3 πυρήνες: κίτρινο, πράσινο, κόκκινο ή κόκκινο, κίτρινο, μπλε

4 πυρήνες: κίτρινο, πράσινο, κόκκινο, μπλε ή κόκκινο, κίτρινο, μπλε, μαύρο

5 πυρήνες: κίτρινο, πράσινο, κόκκινο, μπλε, μαύρο ή κόκκινο, κίτρινο, μπλε, μαύρο, πράσινο

Πάνω από 5 πυρήνες: λευκοί πυρήνες με μαύρο αριθμό ή η τεχνική συμφωνία με τον πελάτη

Εξωτερική θήκη: Το πάχος του περιβλήματος, η ιδιότητα του υλικού θα είναι σύμφωνα με το IEC 60502 και το GB/T 12706.

Καλώδιο επιβραδυντικό φλόγας: Πρέπει να χρησιμοποιείται επιβραδυντικό φλόγας LSOH πολυολεφινικό εξωτερικό περίβλημα. Οι κατηγορίες επιβραδυντικών φλόγας μπορούν να ταξινομηθούν σε τρεις κατηγορίες: Μάτσο A, B και C.

Καλώδιο πυραντοχής: Δύο στρώματα ταινίας Mica θα τυλιχτούν γύρω από τον αγωγό.

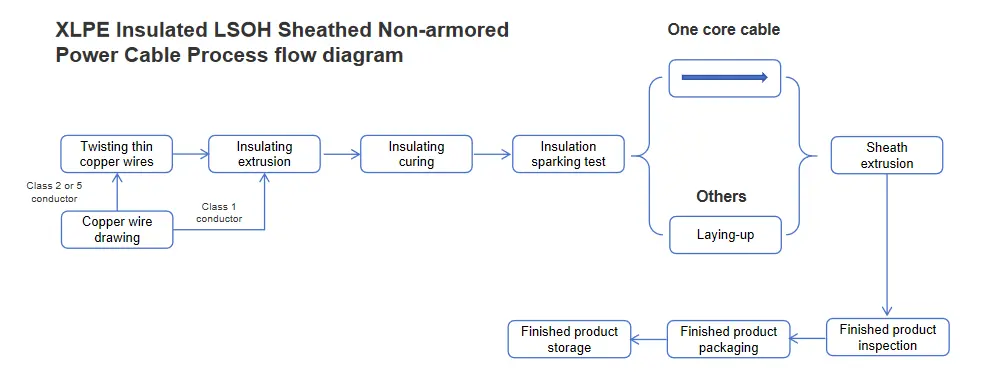

Διάγραμμα ροής διαδικασίας

Εφαρμογή προϊόντος

Για μετρό, υπόγεια σήραγγα, μηχανική πολιτικής αεράμυνας και άλλα υπόγεια κλειστά μηχανικά σημαντικά κτίρια εργοστασίων, βασικά εργαστήρια, κέντρα δεδομένων, χημικά εργοστάσια, πολυώροφα κτίρια, νοσοκομεία, εμπορικά κέντρα, σχολεία, γυμναστήρια, κινηματογράφους, σιδηροδρομικούς σταθμούς υψηλής ταχύτητας/αίθουσες αναμονής αεροδρομίων και άλλους πολυσύχναστους χώρους με υψηλές απαιτήσεις ασφάλειας και διάβρωσης.

Σύγκριση με συνηθισμένο καλώδιο με επένδυση PVC

Παράμετρος απόδοσης

Το προϊόν έχει ονομαστική τάση 0,6/1 kV. Κατά τη διάρκεια της δοκιμής, εφαρμόστηκε τάση δοκιμής έως και 3,5 kV και διατηρήθηκε για 5 λεπτά χωρίς καμία βλάβη, επιδεικνύοντας αξιόπιστη απόδοση μόνωσης. Όσον αφορά την αντίσταση του αγωγού, στους 20℃, η τιμή αντίστασης του αγωγού του συμμορφώνεται αυστηρά με τα πρότυπα IEC 60228 ή GB/T 3956, εξασφαλίζοντας σταθερή ηλεκτρική απόδοση.

Όσον αφορά την προσαρμοστικότητα θερμοκρασίας, το προϊόν παρουσιάζει εξαιρετική απόδοση, λειτουργώντας σταθερά σε ένα ευρύ φάσμα θερμοκρασιών από -5℃ έως +90℃. Ακόμη και υπό συνθήκες βραχυκυκλώματος, μπορεί να αντέξει θερμοκρασίες έως +250℃ χωρίς ζημιά. Όσον αφορά την απόδοση κάμψης, το προϊόν καθορίζει μια ελάχιστη ακτίνα κάμψης 15 φορές την εξωτερική διάμετρο και μια ελάχιστη ακτίνα στατικής κάμψης 10 φορές την εξωτερική διάμετρο, εξασφαλίζοντας ευελιξία κατά την εγκατάσταση και τη χρήση.

Επιπλέον, το μη θωρακισμένο καλώδιο τροφοδοσίας LSZH με μόνωση XLPE πληροί υψηλά πρότυπα επιβράδυνσης φλόγας και αντοχής στη φωτιά. Η επιβράδυνση φλόγας του συμμορφώνεται με τα πρότυπα IEC 60332 ή GB/T 19666, αποτρέποντας αποτελεσματικά την εξάπλωση της φωτιάς. Η πυραντίστασή του συμμορφώνεται με τα πρότυπα IEC 60331 ή GB/T 19666, διασφαλίζοντας ότι διατηρεί ορισμένες λειτουργίες ακόμη και σε ακραίες συνθήκες, όπως πυρκαγιές. Ταυτόχρονα, η τιμή του pH και η αγωγιμότητα του προϊόντος συμμορφώνονται αυστηρά με τα πρότυπα IEC 60754 και GB/T 19666-2019, η διαπερατότητα φωτός του συμμορφώνεται με τα πρότυπα IEC 61034 και GB/T 19666-2019 και τα πρότυπα ολικών αλογόνου με απελευθέρωση οξέος 70 GBT 6 GB επίσης Πρότυπα 19666-2019, διασφαλίζοντας πλήρως την ασφάλεια του προϊόντος και τη φιλικότητα προς το περιβάλλον.

Ικανότητα μεταφοράς ρεύματος σε αμπέρ (A)

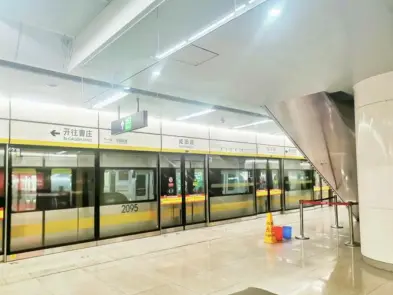

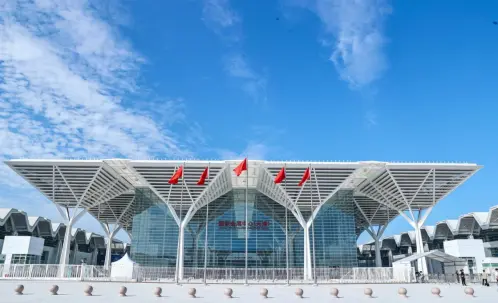

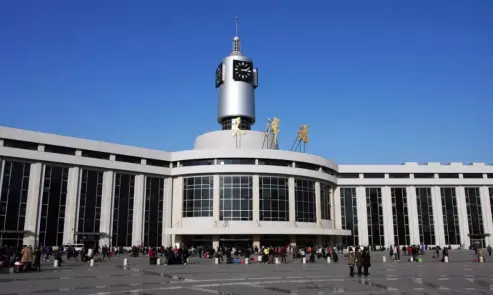

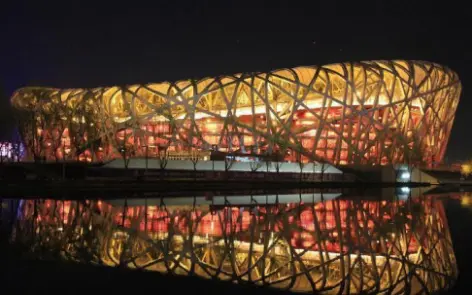

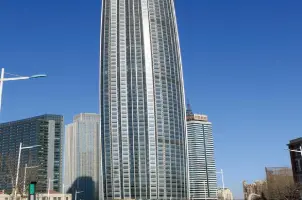

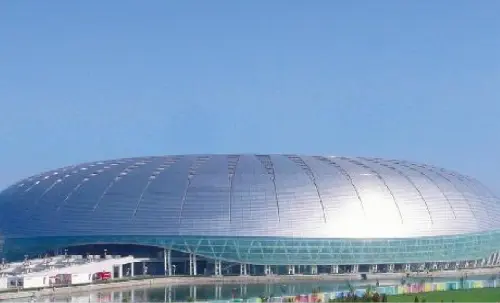

Διαδοχικές Υποθέσεις

Συσκευασία & Παράδοση

Λεπτομέρειες συσκευασίας:

Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.

Λιμάνι: Λιμάνι Tianjin

Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
