Ο Όμιλος Beida έχει πάνω από 30 χρόνια εμπειρίας για να προσφέρει Καλώδιο SWA MV με μόνωση PVC XLPE, μπορούμε να είμαστε ο κατασκευαστής και ο προμηθευτής σας, προσφέροντας εξατομικευμένες υπηρεσίες.

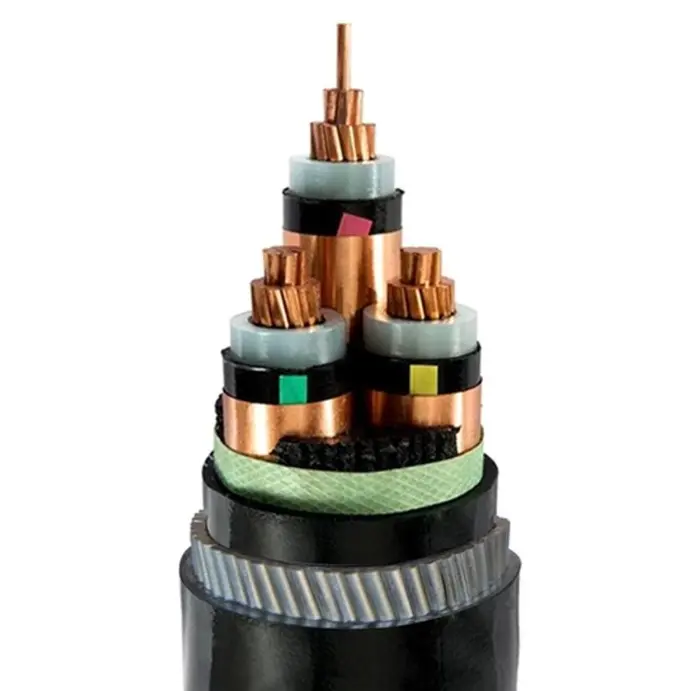

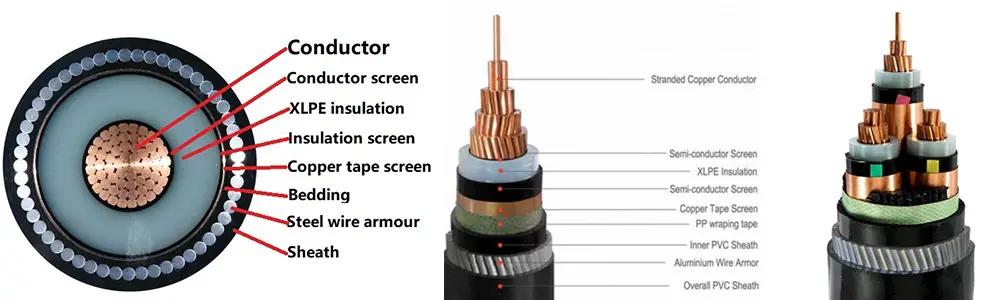

Το καλώδιο SWA MV με επένδυση PVC με μόνωση XLPE αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE, ταινία περιτυλίγματος PVC Θωράκιση από χαλύβδινα σύρματα και θήκη PVC.
Αγωγός: Αγωγός από χαλκό ή αλουμίνιο, στρογγυλό ή σε σχήμα, Κλάση 2 έως IEC 60228
και GB/T 3956-2008.
Μόνωση: Μόνωση διασταυρωμένου πολυαιθυλενίου, Το πάχος μόνωσης, η ιδιότητα του υλικού θα είναι σύμφωνα με τα πρότυπα IEC 60502-2 και GB/T 12706.2, GB/T 12706.3.
Θωράκιση αγωγού: Η θωράκιση του αγωγού πρέπει να αποτελείται από εξωθημένο ημιαγώγιμο μη μεταλλικό υλικό, το οποίο θα πρέπει να είναι στενά συνδεδεμένο με τη μόνωση.
Θωράκιση μόνωσης: Η θωράκιση μόνωσης πρέπει να αποτελείται από ένα συνδυασμό μη μεταλλικής ημιαγώγιμης στρώσης και μεταλλικής στρώσης. Κάθε μονωμένος πυρήνας σύρματος πρέπει να εξωθείται απευθείας με ένα μη μεταλλικό ημιαγώγιμο στρώμα που είναι στενά συνδεδεμένο με τον μονωμένο πυρήνα σύρματος ή μπορεί να αποκολληθεί. Στη συνέχεια, ένα μεταλλικό στρώμα θωράκισης θα πρέπει να επικαλύπτεται και να τυλίγεται γύρω από το μη μεταλλικό ημιαγώγιμο στρώμα και θα πρέπει να συμμορφώνεται με τις διατάξεις των IEC 60502-2, GB/T 12706.2 και GB/T 12706.3. Εσωτερικά καλύμματα: Τα εσωτερικά καλύμματα πρέπει να εξωθούνται. Τα υλικά πρέπει να είναι κατάλληλα για τη θερμοκρασία λειτουργίας του καλωδίου και συμβατά με το μονωτικό υλικό.
Θωράκιση από χαλύβδινα σύρματα: Στα καλώδια πολλαπλών πυρήνων, η θωράκιση θα εφαρμοστεί σε ένα εσωτερικό κάλυμμα που συμμορφώνεται με χαλύβδινα σύρματα. Τα μονοπύρηνα καλώδια για χρήση σε A.C. τα συστήματα θα αποτελούνται από μη μαγνητικά χαλύβδινα σύρματα.
Εξωτερική θήκη: Θήκη PVC, Πάχος θήκης, ιδιότητες υλικού θα είναι σύμφωνα με το IEC 60502.2 και το GB/T 12706.
Καλώδιο επιβραδυντικό φλόγας: Πρέπει να χρησιμοποιείται επιβραδυντικό φλόγας υλικό εξωτερικού περιβλήματος PVC. Οι κατηγορίες επιβραδυντικών φλόγας μπορούν να ταξινομηθούν σε τρεις κατηγορίες: Μάτσο A, B και C.
Ονομαστική τάση: 3,6/6 kV έως 18/30 kV· 26/35 kV
Τάση δοκιμής: Η τάση δοκιμής συχνότητας ισχύος πρέπει να είναι 3,5 U0 και η δοκιμή πρέπει να διαρκεί 5 λεπτά χωρίς καμία βλάβη.
|
ονομαστική τάση U0/U |
μέγιστη τάση Um |
δοκιμαστική τάση KV |
|
3,6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
Μέγιστη θερμοκρασία λειτουργίας αγωγού: 90 ºC
Θερμοκρασία βραχυκυκλώματος: +250 ºC
πάχος μόνωσης:
|
ονομαστική τάση U0/U |
πάχος μόνωσης: |
|
3,6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
Σύγκριση μεταξύ καλωδίων μέσης τάσης με θωρακισμένο σύρμα (YJV32, CU/XLPE/PVC/SWA/PVC) και θωρακισμένη ταινία χάλυβα (YJV22, CU/XLPE/PVC/STA/PVC)
|
σχέδιο |
Λεπτή θωράκιση από σύρμα από χάλυβα |
Θωράκιση διπλής ταινίας χάλυβα (τύλιγμα κενού) |
βασική διαφορά |
|
Βασικές μηχανικές ιδιότητες |
Εξαιρετική αντοχή σε εφελκυσμό, μέτρια αντοχή σε θλίψη και καλή ευκαμψία |
Υψηλή αντοχή σε θλίψη, χαμηλή αντοχή σε εφελκυσμό και μέση απόδοση κάμψης |
Τα θωρακισμένα καλώδια ισχύος από σύρμα από χάλυβα έχουν υψηλή αντοχή εφελκυσμού. Τα θωρακισμένα καλώδια τροφοδοσίας με ταινία χάλυβα έχουν εξαιρετική αντοχή σε θλίψη |
|
μέθοδος τοποθέτησης |
Κάθετη, υψηλή πτώση, υποβρύχια, εναέρια, μεγάλο άνοιγμα |
Άμεση ταφή, αγωγός, σήραγγα (περιβάλλον χαμηλής εφελκυσμού) |
|
|
εστίαση της προστασίας |
Είναι ανθεκτικό σε ζημιές εφελκυσμού και κρούσεις, και έχει καλή αντοχή στην υγρασία και τη διάβρωση |
Ανθεκτικό σε μεγάλη πίεση, τρύπημα από αιχμηρά αντικείμενα και δάγκωμα από τρωκτικά |
Το YJV32 είναι κατάλληλο για δυναμικά φορτία, ενώ το YJV22 είναι κατάλληλο για στατικά φορτία |
|
Διαδικασία και Κόστος |
Η διαδικασία της θωράκισης από λεπτό σύρμα από χάλυβα είναι πολύπλοκη, το κόστος υλικού είναι υψηλό και η συνολική τιμή είναι ακόμη υψηλότερη |
Η τεχνολογία θωράκισης ταινίας χάλυβα είναι ώριμη και σχετικά χαμηλού κόστους |
Όταν ο προϋπολογισμός είναι περιορισμένος και δεν υπάρχει ζήτηση εφελκυσμού, προτιμάται το YJV22 |
|
ακτίνα κάμψης |
Σχετικά μικρότερο (λόγω της καλής ευελιξίας των κλώνων από χαλύβδινο σύρμα) |
Σχετικά μεγαλύτερο (το τύλιγμα της χαλύβδινης ταινίας είναι επιρρεπές σε στρέβλωση) |
Το YJV32 είναι πιο προσαρμόσιμο στην τοποθέτηση σε περιορισμένους χώρους |
|
|
|
|
|
1. Εάν το σενάριο περιλαμβάνει κυρίως αντοχή σε πίεση (όπως άμεση ταφή, υπόγειες σήραγγες κοινής ωφέλειας) και δεν υπάρχει σημαντική εφελκυστική δύναμη ή μεγάλο ύψος πτώσης, συνιστάται θωράκιση ταινίας από χάλυβα (YJV22, CU/XLPE/PVC/STA/PVC) για την υψηλότερη οικονομική απόδοση.
2. Εάν υπάρχει κατακόρυφη τοποθέτηση, μεγάλο άνοιγμα, υποβρύχιο ή υψηλό ύψος πτώσης και πρέπει να αντισταθεί η αξονική δύναμη εφελκυσμού, θα πρέπει να προτιμάται η θωράκιση από χαλύβδινο σύρμα (YJV32, CU/XLPE/PVC/SWA/PVC) για τη διασφάλιση μακροπρόθεσμης λειτουργικής ασφάλειας.
3. Και τα δύο πρέπει να ταιριάζουν με το επίπεδο τάσης του συστήματος μέσης τάσης, τη διατομή του αγωγού και τις απαιτήσεις προστασίας του περιβάλλοντος τοποθέτησης (οι ειδικές απαιτήσεις όπως η αντίσταση στη διάβρωση και η επιβράδυνση φλόγας μπορούν να προσαρμοστούν επιπλέον).
