Καλώδιο STA MV με επένδυση από PVC με μόνωση XLPE

Αυτό το καλώδιο STA MV με επένδυση PVC με μόνωση XLPE που προσφέρεται από τον επαγγελματία προμηθευτή Beida, χρησιμοποιεί διασταυρούμενο πολυαιθυλένιο (XLPE) ως μονωτικό υλικό, το οποίο έχει εξαιρετικές ηλεκτρικές ιδιότητες, αντοχή στη θερμότητα και αντοχή στη γήρανση. Σε συνδυασμό με ένα εξωτερικό περίβλημα από πολυβινυλοχλωρίδιο (PVC), ενισχύει περαιτέρω την προστασία από την υγρασία, τη χημική διάβρωση και τη φυσική τριβή. Το στρώμα θωράκισης από χαλύβδινη ταινία παρέχει στο καλώδιο υψηλή αντοχή σε θλίψη και κρούση, επιτρέποντάς του να προσαρμόζεται σε διάφορα περιβάλλοντα τοποθέτησης, όπως απευθείας ταφή, σήραγγες και αγωγούς. Είναι ιδιαίτερα κατάλληλο για μεθόδους εγκατάστασης που δεν απαιτούν πρόσθετη προστασία αγωγών και μπορούν να θαφτούν απευθείας υπόγεια.

Όσον αφορά τα επίπεδα τάσης, τα προϊόντα καλύπτουν πολλαπλές κοινώς χρησιμοποιούμενες προδιαγραφές όπως 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV και 26/35KV, οι οποίες μπορούν να καλύψουν τις ανάγκες διαφορετικών σεναρίων μετάδοσης και διανομής ισχύος μέσης τάσης. Ο σχεδιασμός της δομής του καλωδίου είναι αυστηρός, συμμορφώνεται με τα σχετικά εθνικά πρότυπα και έχει καλή μακροπρόθεσμη λειτουργική σταθερότητα και περιθώριο ασφαλείας.

Εφαρμογές:

Τα καλώδια τροφοδοσίας θωρακισμένα με ταινία χάλυβα, με μόνωση διασταυρωμένου πολυαιθυλενίου, με επένδυση από χάλυβα, χρησιμοποιούνται κυρίως στην αστική διανομή ηλεκτρικής ενέργειας, στα αγροτικά δίκτυα ηλεκτρικής ενέργειας, στην εξόρυξη και στα συστήματα σιδηροδρομικής μεταφοράς λόγω της προστασίας από χαλύβδινη ταινία. Χρησιμοποιούνται για τη σύνδεση εξοπλισμού όπως υποσταθμοί, ερμάρια διανομής, μετασχηματιστές και γεννήτριες. Αυτός ο τύπος καλωδίου είναι κατάλληλος για μεταφορά ρεύματος σε δίκτυα διανομής ηλεκτρικής ενέργειας ή βιομηχανικές εγκαταστάσεις. Μπορεί να θαφτεί απευθείας υπόγεια ή να εγκατασταθεί σε αυλάκια καλωδίων ή σχάρες καλωδίων. Το καλώδιο μπορεί να αντέξει συγκεκριμένη πίεση αλλά όχι δύναμη εφελκυσμού.

Δομή προϊόντος

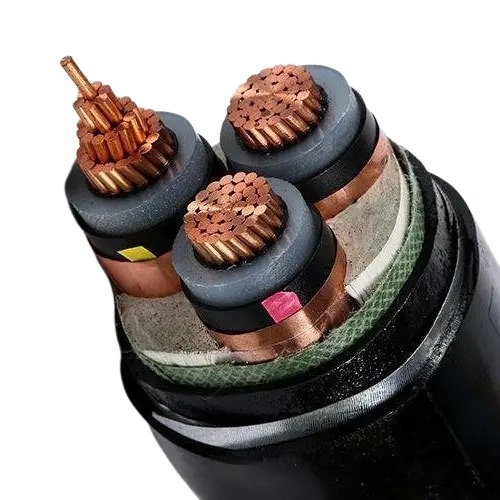

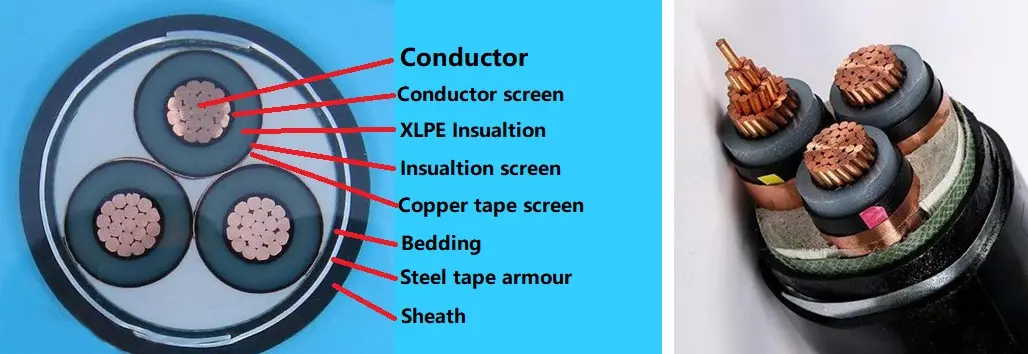

Το καλώδιο STA MV με επένδυση PVC με μόνωση XLPE αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE, ταινία περιτυλίγματος PVC Θωράκιση ταινίας χάλυβα και θήκη PVC.

Αγωγός: Αγωγός από χαλκό ή αλουμίνιο, στρογγυλό ή σε σχήμα, Κλάση 2 έως IEC 60228

και GB/T 3956-2008.

Μόνωση: Μόνωση διασταυρωμένου πολυαιθυλενίου, Το πάχος μόνωσης, η ιδιότητα του υλικού θα είναι σύμφωνα με τα πρότυπα IEC 60502-2 και GB/T 12706.2, GB/T 12706.3.

Θωράκιση αγωγού: Η θωράκιση του αγωγού πρέπει να είναι κατασκευασμένη από εξωθημένο ημιαγώγιμο μη μεταλλικό υλικό και το εξωθημένο ημιαγώγιμο υλικό πρέπει να είναι στενά συνδεδεμένο με τη μόνωση.

Θωράκιση μόνωσης: Η θωράκιση μόνωσης πρέπει να αποτελείται από ένα συνδυασμό μη μεταλλικού ημιαγώγιμου στρώματος και μεταλλικού στρώματος. Ένα μη μεταλλικό ημιαγώγιμο στρώμα που είναι στενά συνδεδεμένο με τον πυρήνα της μόνωσης ή μπορεί να αποκολληθεί θα πρέπει να εξωθείται απευθείας σε κάθε μονωμένο πυρήνα. Στη συνέχεια, ένα μεταλλικό στρώμα θωράκισης θα πρέπει να τυλιχτεί γύρω από το μη μεταλλικό ημιαγώγιμο στρώμα. Θα πρέπει να συμμορφώνεται με τις διατάξεις των IEC 60502-2, GB/T 12706.2 και GB/T 12706.3.

Εσωτερικά καλύμματα: Τα εσωτερικά καλύμματα θα είναι εξωθημένα. Τα υλικά πρέπει να είναι κατάλληλα για τη θερμοκρασία λειτουργίας του καλωδίου και συμβατά με το μονωτικό υλικό.

Θωράκιση από χαλύβδινη ταινία: Στα καλώδια πολλαπλών πυρήνων, η θωράκιση θα εφαρμοστεί σε ένα εσωτερικό κάλυμμα που συμμορφώνεται με διπλή χαλύβδινη ταινία. Τα μονοπύρηνα καλώδια για χρήση σε A.C. Τα συστήματα θα αποτελούνται από μη μαγνητική ταινία χάλυβα.

Εξωτερική θήκη: Θήκη PVC, Πάχος θήκης, ιδιότητες υλικού θα είναι σύμφωνα με το IEC 60502.2 και το GB/T 12706.

Καλώδιο επιβραδυντικό φλόγας: Πρέπει να χρησιμοποιείται επιβραδυντικό φλόγας υλικό εξωτερικού περιβλήματος PVC. Οι κατηγορίες επιβραδυντικών φλόγας μπορούν να ταξινομηθούν σε τρεις κατηγορίες: Μάτσο A, B και C.

Παράμετρος απόδοσης

Ονομαστική τάση: 3,6/6 kV έως 18/30 kV; 26/35 kV

Τάση δοκιμής: Η τάση δοκιμής συχνότητας ισχύος πρέπει να είναι 3,5 U0 και η δοκιμή πρέπει να διαρκεί 5 λεπτά χωρίς βλάβη.

Μέγιστη θερμοκρασία λειτουργίας αγωγού: 90 ºC

Θερμοκρασία βραχυκυκλώματος: +250 ºC

Πάχος μόνωσης:

Δοκιμή καλωδίου

Οι συνήθεις δοκιμές καλωδίων περιλαμβάνουν: 1) Δοκιμή αντίστασης αγωγού DC, που απαιτεί η αντίσταση DC στους 20ºC να συμμορφώνεται με τις απαιτήσεις του GB/T 3956-2008 και του IEC 60228. 2) Δοκιμή τάσης AC, συνεχής σε τάση 3,5U0 για 5 λεπτά, δεν πρέπει να υπάρχει βλάβη. 3) Δοκιμή μερικής εκφόρτισης, που διεξήχθη σύμφωνα με το GB/T 3048.12, δεν πρέπει να δημιουργηθεί ανιχνεύσιμη εκφόρτιση άνω των 10 pC στην τάση 1,73U0 και η ευαισθησία δοκιμής θα πρέπει να φτάσει τα 10 pC ή μεγαλύτερη.

Οι δειγματοληπτικές δοκιμές περιλαμβάνουν κυρίως: 1) Επιθεώρηση δομής αγωγού, η οποία πρέπει να συμμορφώνεται με τις απαιτήσεις του GB/T 3956-2008 και του IEC 60228. 2) Οι δομικές διαστάσεις της μόνωσης, της εσωτερικής επένδυσης, της θωράκισης από χαλύβδινη ταινία και της θήκης πρέπει να πληρούν τις απαιτήσεις των προτύπων IEC 60502.2, GB/T 12706.2-2020 και GB/T 12706.3-2020. 3) Δοκιμή θερμικής επιμήκυνσης, η οποία θα πραγματοποιηθεί σύμφωνα με το GB/T 2951.21-2008 και το Κεφάλαιο 9 του IEC 60811-2-1, και τα αποτελέσματα θα είναι σύμφωνα με τα αντίστοιχα πρότυπα.

Η δοκιμή τύπου καλύπτει τα ακόλουθα: οι μηχανικές και φυσικές ιδιότητες και οι ηλεκτρικές ιδιότητες της μόνωσης και του περιβλήματος πρέπει να πληρούν τις απαιτήσεις των προτύπων IEC 60502.2, GB/T 12706.2-2020 και GB/T 12706.3-2020. η δοκιμή καύσης ενός καλωδίου θα πρέπει να συμμορφώνεται με τις διατάξεις του GB/T 19666-2019 και του IEC 60332· η δέσμη δοκιμή επιβραδυντικού φλόγας θα πρέπει επίσης να πληροί τις απαιτήσεις του GB/T 19666-2019 και του IEC 60332.

Προϋποθέσεις εγκατάστασης προϊόντος:

Θερμοκρασία περιβάλλοντος κατά την εγκατάσταση του καλωδίου

Για καλώδια τροφοδοσίας με μόνωση αιθυλενίου με σταυροδεσμούς και θήκη PVC, η θερμοκρασία περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από 0°C κατά την εγκατάσταση.

Ελάχιστη ακτίνα κάμψης κατά την εγκατάσταση του καλωδίου

Συσκευασία & Παράδοση

Λεπτομέρειες συσκευασίας:

Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.

Λιμάνι: Λιμάνι Tianjin

Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
