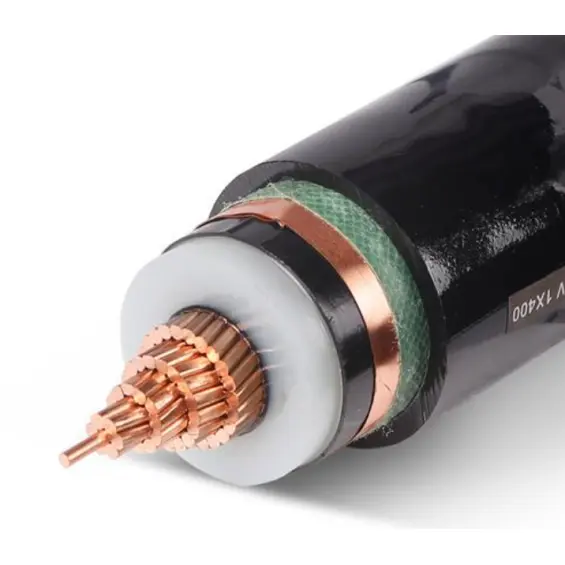

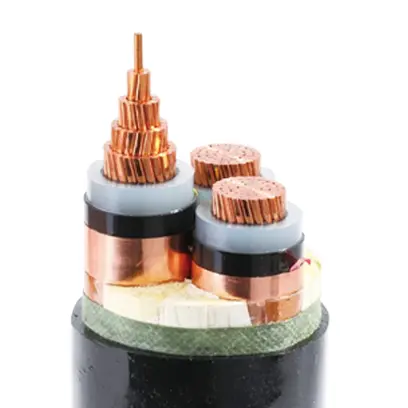

Μη θωρακισμένο καλώδιο MV με μόνωση από PVC

Η Tianjin Beida είναι κατασκευαστής και προμηθευτής καλωδίων MV με μόνωση XLPE από PVC χωρίς θωρακισμένο καλώδιο. Αυτά τα καλώδια χρησιμοποιούνται ευρέως σε συστήματα ισχύος. Χρησιμεύει ως η «αρτηρία ισχύος» των αστικών δικτύων ηλεκτρικής ενέργειας, των βιομηχανικών και μεταλλευτικών επιχειρήσεων και των πολυώροφων κτιρίων και μπορεί να μεταφέρει ηλεκτρική ενέργεια υψηλής τάσης 10,35 kV από υποσταθμούς σε διάφορους τερματικούς σταθμούς ισχύος.

Επιλογή καλωδίων μέσης τάσης

1. Επιλέξτε ανάλογα με το επίπεδο τάσης, το επίπεδο καλωδίου που χρησιμοποιείται συνήθως είναι 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV

2. Επιλέξτε ανάλογα με την ισχύ του εξοπλισμού ή το ρεύμα που μεταδίδεται, υπολογίστε το ρεύμα που χρειάζεται να χρησιμοποιήσει ο εξοπλισμός σύμφωνα με την ισχύ του εξοπλισμού και, στη συνέχεια, επιλέξτε σύμφωνα με τον πίνακα εμβέλειας του καλωδίου. Επιπλέον, είναι απαραίτητο να υπολογιστεί η πτώση τάσης του καλωδίου χρησιμοποιώντας το μήκος του καλωδίου και η πτώση τάσης δεν μπορεί να υπερβαίνει το 5%.

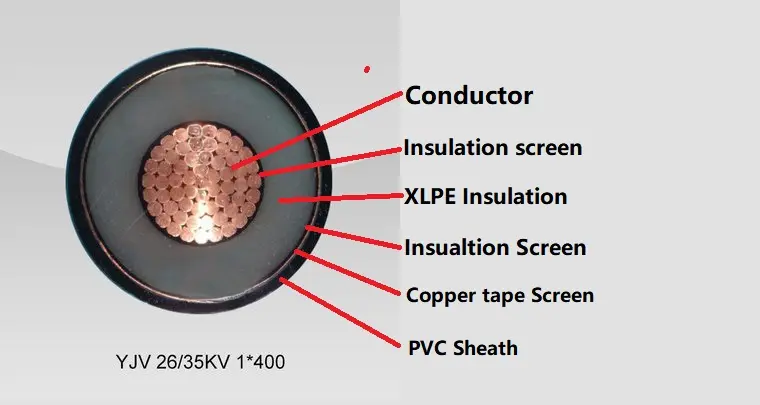

Δομή προϊόντος

Το μη θωρακισμένο καλώδιο MV με επένδυση PVC με μόνωση XLPE αποτελείται από χάλκινο αγωγό T1R, μόνωση XLPE, ταινία περιτυλίγματος PVC Θωράκιση ταινίας χάλυβα και θήκη PVC.

Αγωγός: Αγωγός από χαλκό ή αλουμίνιο, στρογγυλό ή σε σχήμα, Κλάση 2 έως IEC 60228

και GB/T 3956-2008.

Μόνωση: Μόνωση XLPE ，Το πάχος μόνωσης, η ιδιότητα του υλικού θα είναι σύμφωνα με τα IEC 60502-2 και GB/T 12706.2, GB/T 12706.3.

Ασπίδα αγωγού: Η θωράκιση του αγωγού θα αποτελείται από εξωθημένο ημιαγώγιμο μη μεταλλικό υλικό και το εξωθημένο ημιαγώγιμο υλικό θα είναι στενά συνδεδεμένο με μόνωση.

Ασπίδα μόνωσης: Η ασπίδα μόνωσης θα αποτελείται από μη μεταλλικό ημιαγώγιμο στρώμα και μεταλλικό στρώμα. Κάθε μονωμένος πυρήνας σύρματος πρέπει να εξωθείται απευθείας με μη μεταλλικό ημιαγώγιμο στρώμα στενά συνδυασμένο με μονωμένο πυρήνα σύρματος ή με δυνατότητα αποκόλλησης. Στη συνέχεια, το στρώμα μεταλλικής θωράκισης θα επικαλύπτεται έξω από το μη μεταλλικό ημιαγώγιμο στρώμα και θα πληρούνται οι απαιτήσεις των προτύπων IEC 60502-2, GB/T 12706.2 και GB/T 12706.3.

Εξωτερική θήκη: Θήκη PVC Το πάχος της θήκης, η ιδιότητα του υλικού θα είναι σύμφωνα με το IEC 60502.2 και το GB/T 12706.

Καλώδιο επιβραδυντικό φλόγας: Πρέπει να χρησιμοποιείται επιβραδυντικό φλόγας υλικό εξωτερικού περιβλήματος PVC. Οι κατηγορίες επιβραδυντικών φλόγας μπορούν να ταξινομηθούν σε τρεις κατηγορίες: Μάτσο A, B και C.

Παράμετρος απόδοσης

Ονομαστική τάση: 3,6/6 kV έως 18/30 kV; 26/35 kV

Τάση δοκιμής: Η τάση δοκιμής συχνότητας ισχύος πρέπει να είναι 3,5U0 και η δοκιμή πρέπει να διεξάγεται για 5 λεπτά χωρίς βλάβη.

Μέγιστη θερμοκρασία λειτουργίας αγωγού: 90 ºC

Θερμοκρασία βραχυκυκλώματος: +250 ºC

Πάχος μόνωσης:

Ολοκληρωμένη δοκιμή καλωδίων, διασφάλιση ποιότητας χωρίς ανησυχία!

Σε δοκιμές ρουτίνας, η αντίσταση συνεχούς ρεύματος του αγωγού, η τάση AC και η μερική εκφόρτιση είναι αυστηρά σύμφωνα με τα εθνικά πρότυπα και τα πρότυπα IEC για εξασφάλιση εξαιρετικής απόδοσης. Στη δοκιμή δειγματοληψίας, η δομή του αγωγού, το μέγεθος της θήκης μόνωσης και η θερμική επιμήκυνση είναι σύμφωνα με τα πρότυπα και η ποιότητα είναι αξιόπιστη. Η δοκιμή τύπου είναι πιο ολοκληρωμένη, καλύπτει τις μηχανικές και φυσικές ιδιότητες της θήκης μόνωσης, τις ηλεκτρικές ιδιότητες και τις δοκιμές επιβραδυντικού φλόγας μεμονωμένων και δεσμευμένων, όλα σύμφωνα με τα πρότυπα GB/T και IEC, για τη συνοδεία ασφαλείας καλωδίου σας!

Προϋποθέσεις εγκατάστασης προϊόντος:

Μη θωρακισμένο καλώδιο MV με μόνωση PVC με επένδυση XLPE, η θερμοκρασία περιβάλλοντος εγκατάστασης δεν πρέπει να είναι χαμηλότερη από 0º.

Ελάχιστη ακτίνα κάμψης του καλωδίου κατά την εγκατάσταση

Αγοράστε τώρα για ασφαλέστερη, πιο αποτελεσματική μετάδοση ισχύος

Η επιλογή του μη θωρακισμένου καλωδίου τροφοδοσίας με μόνωση πολυαιθυλενίου με επένδυση από πολυαιθυλένιο δεν αποτελεί μόνο δέσμευση για υψηλή ποιότητα, αλλά και εγγύηση για μακροχρόνια σταθερή λειτουργία. Η ανθεκτικότητα, το χαμηλό κόστος συντήρησης και η υψηλή απόδοση μετάδοσης αυτού του καλωδίου μπορούν να αποφέρουν σημαντική εξοικονόμηση κόστους στις επιχειρήσεις και να βελτιώσουν σημαντικά τη συνολική απόδοση του συστήματος ισχύος. Η μακροχρόνια χρήση του καλωδίου μπορεί να μειώσει σημαντικά το κόστος συντήρησης και αντικατάστασης που προκαλείται από διακοπή ρεύματος, παρέχοντας έτσι υψηλότερη απόδοση επένδυσης για τις επιχειρήσεις.
