Τα καλώδια με μόνωση ορυκτών 750V μπορούν να λειτουργούν σταθερά σε περιβάλλοντα συνεχούς υψηλής θερμοκρασίας έως και 250℃, καθιστώντας τα κατάλληλα για μακροχρόνιες λειτουργίες σε υψηλή θερμοκρασία. Κάτω από ακραίες συνθήκες υψηλής θερμοκρασίας, όπως σενάρια πυρκαγιάς με θερμοκρασίες μεταξύ 950℃ και 1000℃, το καλώδιο μπορεί να διατηρήσει την ακεραιότητά του και να παρέχει συνεχή ισχύ για τουλάχιστον 3 ώρες, παρέχοντας πολύτιμη υποστήριξη ισχύος για φωτισμό έκτακτης ανάγκης, εξοπλισμό πυρόσβεσης και κρίσιμα συστήματα ελέγχου.
Σε βραχυπρόθεσμες ή ειδικές καταστάσεις έκτακτης ανάγκης, η αντίσταση θερμοκρασίας του μπορεί να πλησιάσει το σημείο τήξης των αγωγών χαλκού (1083℃), ενώ το ανόργανο μονωτικό υλικό που χρησιμοποιεί έχει σημείο τήξης έως και 2800℃, ξεπερνώντας κατά πολύ τη θερμοκρασία των συμβατικών πυρκαγιών. Αυτό διασφαλίζει ότι το καλώδιο διατηρεί τη δομική ακεραιότητα και την κανονική λειτουργία σε όλα τα αρχικά και στα στάδια εξάπλωσης μιας πυρκαγιάς.
Τα καλώδια με μόνωση ορυκτών 750V είναι κατάλληλα για χρήση σε πυκνοκατοικημένες περιοχές, συμπεριλαμβανομένων συστημάτων διανομής ηλεκτρικής ενέργειας κύριας και διακλάδωσης, γενικού φωτισμού, εσωτερικής καλωδίωσης μηχανημάτων και εξοπλισμού, εγγενώς ασφαλών κυκλωμάτων, φωτισμού έκτακτης ανάγκης, εφεδρικών τροφοδοτικών έκτακτης ανάγκης, γραμμές μετάδοσης πληροφοριών και δεδομένων και ελέγχου για πυροσβεστικό εξοπλισμό και δυνητικά εκρηκτικές περιοχές.
Κύριοι χώροι εφαρμογής

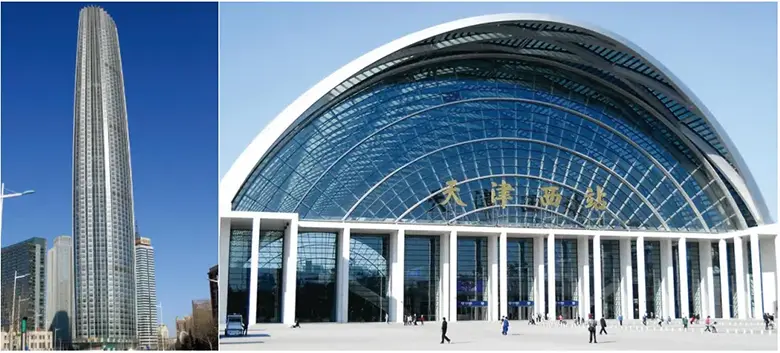

1) Δημόσια κτίρια: Δημόσιοι χώροι ψυχαγωγίας. πολυώροφα κτίρια? ξενοδοχεία και εστιατόρια· νοσοκομεία, σχολεία, κυβερνητικά γραφεία. εθνικά μνημεία και ιστορικά κτίρια· βιβλιοθήκες, μουσεία και εκθεσιακούς χώρους· τερματικούς σταθμούς αεροδρομίων, σιδηροδρομικούς σταθμούς και λιμάνια· κτίρια διανομής ενέργειας και κτίρια τηλεπικοινωνιών.
2) Περιβάλλοντα υψηλής θερμοκρασίας: Μεταλλουργική βιομηχανία. βιομηχανία οπτανθρακοποίησης? ναυπηγική βιομηχανία? βιομηχανία χάλυβα? βιομηχανία γυαλιού? γραμμές μεταφοράς και διανομής ηλεκτρικής ενέργειας σε άλλα περιβάλλοντα υψηλής θερμοκρασίας. 3) Αντιεκρηκτικά συστήματα και περιοχές κινδύνου πυρκαγιάς: Πετροχημική βιομηχανία. διυλιστήρια πετρελαίου, βενζινάδικα και αποθήκες πετρελαίου· βιομηχανία χρωμάτων και χρωστικών? χημική βιομηχανία? πυρηνικοί σταθμοί ηλεκτροπαραγωγής· υπεράκτιες πλατφόρμες πετρελαίου? Σταθμοί μεταφοράς και συμπίεσης αερίου φυσικού αερίου και άνθρακα· φαρμακευτική βιομηχανία? εξόρυξη; στρατιωτική βιομηχανία
4) Υπόγειες τοποθεσίες: Μετρό? υπόγειες αποθήκες? σήραγγες? υπόγειες πλατείες
5) Κόμβοι συγκοινωνιών και κυκλοφορίας
6) Κατασκευές ξυλείας

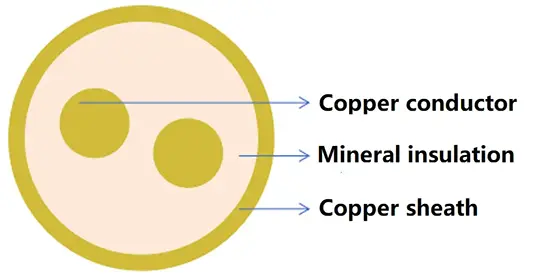

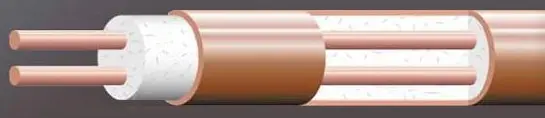

Τα καλώδια με μόνωση ορυκτών αποτελούνται από αγωγό χαλκού, μόνωση ορυκτών σκόνης οξειδίου του μαγνησίου και θήκη χαλκού. Όταν χρησιμοποιούνται καλώδια σε εργοστάσια όπου ο χαλκός είναι διαβρωτικός, μπορεί να προστεθεί ένα εξωτερικό στρώμα πολυβινυλοχλωριδίου (PVC). Σε κτίρια ή υπόγειες τοποθεσίες όπου η αισθητική ή η εύκολη προσβασιμότητα είναι σημαντικές για το καλώδιο, μπορεί να προστεθεί μια εξωτερική θήκη χωρίς αλογόνο, χαμηλής κατανάλωσης καπνού.
Αγωγός: Στερεός Χαλκός, Κατηγορία 1 έως IEC 60228.
Μόνωση: Αποτελείται από συμπαγή ορυκτή σκόνη οξειδίου του μαγνησίου και οι ηλεκτρικές του ιδιότητες πληρούν τις απαιτήσεις του GB/T 13033.1/IEC 60702-1.
Μεταλλικό περίβλημα: Θήκη από ανόπτηση χαλκού, σύμφωνα με το GB/T 13033.1/IEC 60702-1.
Μη μεταλλικό περίβλημα: Κατασκευασμένο από χλωριούχο πολυβινύλιο ή πολυολεφίνη χαμηλού καπνού χωρίς αλογόνο.
Αυτό το καλώδιο έχει ονομαστική τάση 750V. Όσον αφορά την ηλεκτρική απόδοση, η μόνωση του μπορεί να αντέξει σε δοκιμαστική τάση 2,5 kV για 1 λεπτό χωρίς βλάβη. η μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας είναι 250℃. Μηχανικά, η ελάχιστη ακτίνα κάμψης κατά την εγκατάσταση του καλωδίου είναι 24 φορές μεγαλύτερη από την εξωτερική διάμετρο του καλωδίου. Η αντοχή του στη φωτιά συμμορφώνεται αυστηρά με τα πρότυπα IEC 60331-1, ικανή να παραμείνει ανέπαφη μετά από 180 λεπτά συνεχούς καύσης σε φλόγα.
Επιπλέον, η εξωτερική διάμετρος και η ελλειπτικότητα του χάλκινου περιβλήματος του καλωδίου πληρούν τις απαιτήσεις των προτύπων GB/T 13033.1 και IEC 60702-1, με συγκεκριμένες ανοχές που περιγράφονται στους σχετικούς πίνακες. Η αντίσταση DC του αγωγού στους 20°C πληροί τις απαιτήσεις για τον πρώτο τύπο αγωγού στο GB/T 3956 και η αντίσταση του χάλκινου περιβλήματος πληροί επίσης το αντίστοιχο πρότυπο. Όσον αφορά την αντίσταση μόνωσης, η αντίσταση μόνωσης μεταξύ των αγωγών και μεταξύ του αγωγού και του χάλκινου περιβλήματος δεν είναι μικρότερη από 1000 MΩ ανά χιλιόμετρο, εξασφαλίζοντας αξιόπιστη απόδοση μόνωσης κατά τη μακροχρόνια λειτουργία.

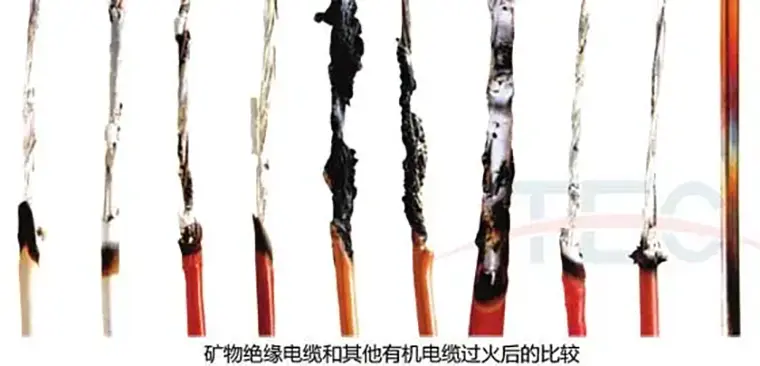

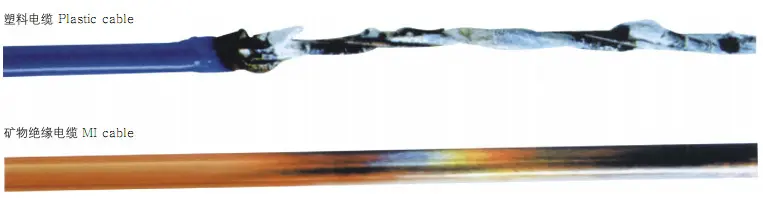

Σύγκριση δοκιμών πυραντίστασης μεταξύ καλωδίων με μόνωση ορυκτών και συνηθισμένων καλωδίων:
Τα καλώδια με μόνωση ορυκτών δεν παρουσίασαν ουσιαστικά καμία αλλαγή μετά τη δοκιμή αντοχής στη φωτιά. Τα καλώδια με οργανική μόνωση εμφάνισαν εμφανή ενανθράκωση.
Διάρκεια ζωής έως 100 χρόνια.
● Μη εύφλεκτο, δεν υποστηρίζει την καύση, δεν απελευθερώνει τοξικά αέρια και έχει μηδενική ενέργεια καύσης.
● Συνεχής θερμοκρασία λειτουργίας έως 250℃, βραχυπρόθεσμη θερμοκρασία λειτουργίας έως 1083℃.
● Εξαιρετική αντοχή στη φωτιά. το καλώδιο μπορεί να επαναχρησιμοποιηθεί μετά από πυρκαγιά.
● Οι ακροδέκτες καλωδίων και οι ενδιάμεσοι σύνδεσμοι παρέχονται με το καλώδιο, ενισχύοντας την αξιοπιστία του στη φωτιά.
● Το καλώδιο μπορεί να αντέξει εξαιρετικά υψηλές θερμοκρασίες, κρούσεις από αντικείμενα που πέφτουν και συστήματα καταιονισμού πυρκαγιάς κατά τη διάρκεια πυρκαγιάς.
● Το καλώδιο μπορεί να χρησιμοποιηθεί σε περιβάλλοντα υψηλής θερμοκρασίας.
● Αδιάβροχο, ανθεκτικό στην υγρασία, ανθεκτικό στο λάδι και ανθεκτικό στη διάβρωση. χωρίς γήρανση, εξαιρετικά σταθερή απόδοση καλωδίου.
● Η μεταλλική θήκη του καλωδίου μπορεί να χρησιμοποιηθεί ως κύκλωμα γείωσης.
● Εξαιρετική μηχανική αντοχή και απόδοση κάμψης, κατάλληλη για σύνθετες κατασκευές και περιορισμένους χώρους.
● Υψηλή ικανότητα μεταφοράς ρεύματος λόγω της μοναδικής δομής του καλωδίου.
● Μικρή εξωτερική διάμετρος καλωδίου, εύκολη εγκατάσταση, χαμηλό συνολικό κόστος, δεν χρειάζεται προστασία αγωγών.
● Καλή αντιεκρηκτική απόδοση και εξαιρετική αντοχή στην πυρηνική ακτινοβολία.
● Εξαιρετική ηλεκτρομαγνητική θωράκιση και απόδοση ηλεκτρομαγνητικής συμβατότητας.
● Προστατευτικό από τσιμπήματα ζώων.
|
Καλώδια με μόνωση ορυκτών 750V διάμετρος θήκης χαλκού |
||||||||
|
Τύπος |
Διάσταση |
|||||||
|
Ονομαστική περιοχή διατομής αγωγού |
Ονομαστικό πάχος μόνωσης |
Διάμετρος θήκης χαλκού |
||||||
|
1 πυρήνας |
2 πυρήνα |
3 πυρήνα |
4 πυρήνα |
7 πυρήνα |
12 πυρήνα |
19 πυρήνας |
||
|
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
1.5 |
1.3 |
4.9 |
7.9 |
8.3 |
9.1 |
10.8 |
14.1 |
16.6 |
|
2.5 |
1.3 |
5.3 |
8.7 |
9.3 |
10.1 |
12.1 |
15.6 |
— |
|
4 |
1.3 |
5.9 |
9.8 |
10.4 |
11.4 |
13.6 |
— |
— |
|
6 |
1.3 |
6.4 |
10.9 |
11.5 |
12.7 |
— |
— |
— |
|
10 |
1.3 |
7.30 |
12.7 |
13.6 |
14.8 |
— |
— |
— |
|
16 |
1.3 |
8.3 |
14.7 |
15.6 |
17.3 |
— |
— |
— |
|
25 |
1.3 |
9.60 |
17.1 |
18.2 |
20.1 |
— |
— |
— |
|
35 |
1.3 |
10.7 |
— |
— |
— |
— |
— |
— |
|
50 |
1.3 |
12.1 |
— |
— |
— |
— |
— |
— |
|
70 |
1.3 |
13.7 |
— |
— |
— |
— |
— |
— |
|
95 |
1.3 |
15.40 |
— |
— |
— |
— |
— |
— |
|
120 |
1.3 |
16.8 |
— |
— |
— |
— |
— |
— |
|
150 |
1.3 |
18.40 |
— |
— |
— |
— |
— |
— |
|
185 |
1.4 |
20.4 |
— |
— |
— |
— |
— |
— |
|
240 |
1.6 |
23.3 |
— |
— |
— |
— |
— |
— |
|
300 |
1.8 |
26.0 |
— |
— |
— |
— |
— |
— |
|
400 |
2.1 |
30.0 |
— |
— |
— |
— |
— |
— |
Λεπτομέρειες συσκευασίας:
Καθορίζεται από την ποσότητα και τις απαιτήσεις που αγοράζετε. Μπορεί να γίνει διαπραγμάτευση.
Λιμάνι: Λιμάνι Tianjin
Παράδοση: Δια θαλάσσης, Αεροπορικώς, Εξπρές.
